輸電線路節能裝置
產品概述
ZHXK-LCR線損能耗調節裝置主要應用于0.44KV低壓電力系統中，針對低壓系統線路損耗而研發的調節治理裝置，在電力系統中，線損是電能從電網傳輸到用戶過程中，在輸電、變電、配電和用電各環節中所產生的電能損耗之和，這些損耗通常包括兩個方面：一是自然線損，即電能傳輸時無法規避的一種電能損失；二是管理線損，即由于供售電量統計存在差異、人工操作失誤等而產生的電能損失。線損率是在一定時期內電能損耗占總供電量的比率，是衡量電網企業技術經濟性的重要指標，結合以上情況，我司通過開發，運用新計算方法，采集信息和快速反饋的方式匯集數據，從而對線路損耗情況進行分析判斷并通過高導通的電力電子元件進行針對性的線損治理，可以實現實時跟蹤，非線性治理，產品穩定性好。
性能特點
預警反饋；采用DSP 高速檢測和運算的數字系統，對于電力系統中波動及故障進行監測預警、分析判斷并反饋，針對性的對變壓器空載損耗進行調節。
過流保護；裝置具有過流反饋功能，當系統過流超限反饋后，設備短時間內進行動作退出系統并報警，可進一步保障系統的安全性。
模塊設計；裝置模塊化設計，體積小、重量輕，不但不占用安裝面積，節省空間，同時便于搬運和周轉，施工方便，提高了使用的可靠性和可維護性。
能耗噪音；裝置內置可以自動調速的散熱風扇，可以有效的降低設備運行時由于溫升高而引起的能耗損失，同時具備獨立的降噪系統，噪音小。
系統后臺；采用先進的云平臺與現代化的4G通訊技術，可以實現設備遠程跟蹤監控和使用管理，同時可以匯總耗能信息，便于客戶解決能耗問題。
人機界面；具有人性化的人機交互界面，可通過該界面看到系統和本體的實時運行時的數據和信息，便于操作，管理簡單人性化。

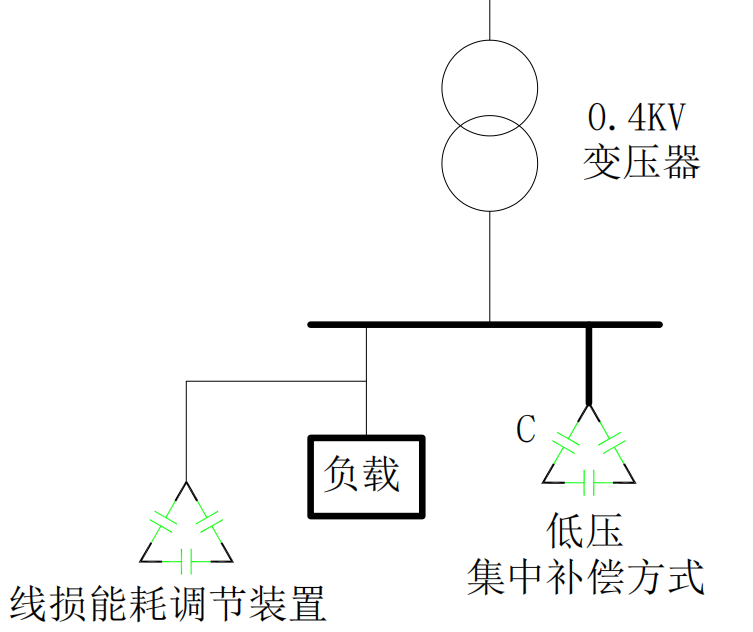

方案原理
設計依據
IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
GB/T15576-1995 《低壓無功功率靜態補償裝置總技術條件》
技術參數
|
相對溫度 |
-2 5 ℃ ~+5 0 ℃ |
|
相對濕度 |
40℃時, 20% ～90% |
|
大氣壓力 |
79.5 kPa～106 .0kPa（海拔2000m及以下） |
|
工作電壓 |
電壓：交流400V 電流：0 ~ 21.6A 允許偏差：三相電壓同步變化不大于±20% 失真度：小于5%，波形為正弦波 頻率：50Hz±5% 通訊：4G/ RS485 通訊協議支持MODBUS RTU |
|
測量精度 |
電壓： ±0.5% 電流： ±0.5% 有功功率： ±1% 無功功率： ±1% 功率因數： 不大于±0 .01 溫度： ±1℃ |
|
額定容量 |
0-15kvar |
|
相應時間 |
≤1000ms |
|
每次接通關斷間隔 |
≥6秒 |
|
連續兩次接通間隔 |
≥120秒 |
|
絕緣電壓： |
≥2500V AC |
|
絕緣等級： |
在正常大氣條件下 ≥10M Ω |
|
導通阻抗： |
≤0.003 Ω |
|
涌流： |
小于額定電流2倍 |
使用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+50℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

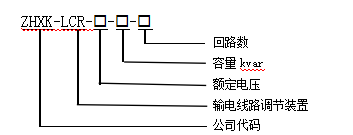

型號含義

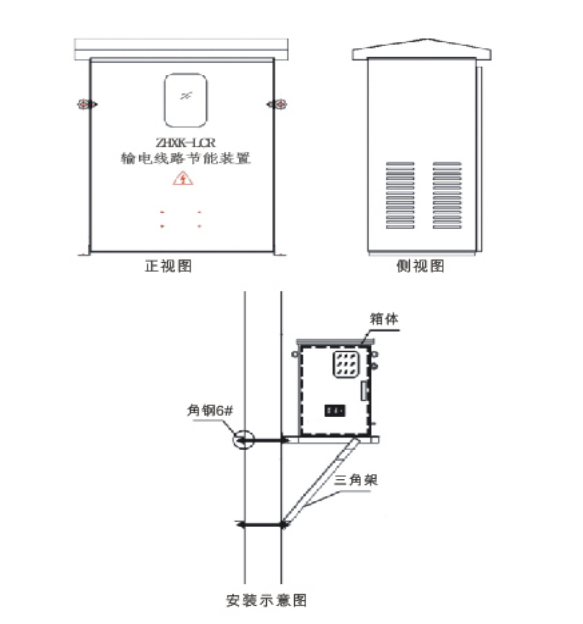

外觀結構
標準選型
|
型號規格 |
寬 |
高 |
深 |
固定安裝尺寸 |
|
|
W |
H |
E |
D |
F |
|
|
50kvar以下 |
650 |
700 |
350 |
250 |
460 |
|
50-80kvar |
900 |
800 |
500 |
40 |
860 |
|
100-125kvar |
1000 |
800 |
500 |
400 |
960 |
|
160-200kvar |
1250 |
900 |
600 |
500 |
1210 |
|
250-315kvar |
1350 |
900 |
700 |
600 |
1310 |
|
500kvar |
1550 |
1200 |
700 |
600 |
1510 |
訂貨須知
電力系統圖；
系統電壓等級；
匹配治理設備參數；
極相（單相/三相）；
線路運行參數（效果最佳）
負載性質；
特殊要求注明；
