用電負載節能裝置
產品概述
ZHXK-FPC系列用電負載節能裝置主要應用于0.4KV低壓電力系統中，伴隨電力行業的飛速發展以及工業化進程的加速，使電網環境發生巨大變化，對于以往一些非智能化的用電負載而言，無疑大大的降低了其工作效率以及使用壽命，眾所周知，衡量用電負載效率最重要的指標就是其有功功率，有功功率是指用電負載在一段時間內將電能轉換為其他形式能量的能力，用電負載節能裝置，旨在通過調節系統參數，在單位時間內使轉換能量增加，或者在轉換能量不變的情況下，減少單位時間，從而使用電負載達到節能增效的作用。
性能特點
預警反饋；采用DSP 高速檢測和運算的數字系統，對于電力系統中波動及故障進行監測預警、分析判斷并反饋，針對性的對變壓器空載損耗進行調節。
過流保護；裝置具有過流反饋功能，當系統過流超限反饋后，設備短時間內進行動作退出系統并報警，可進一步保障系統的安全性。
模塊設計；裝置模塊化設計，體積小、重量輕，不但不占用安裝面積，節省空間，同時便于搬運和周轉，施工方便，提高了使用的可靠性和可維護性。
能耗噪音；裝置內置可以自動調速的散熱風扇，可以有效的降低設備運行時由于溫升高而引起的能耗損失，同時具備獨立的降噪系統，噪音小。
系統后臺；采用先進的云平臺與現代化的4G通訊技術，可以實現設備遠程跟蹤監控和使用管理，同時可以匯總耗能信息，便于客戶解決能耗問題。
人機界面；具有人性化的人機交互界面，可通過該界面看到系統和本體的實時運行時的數據和信息，便于操作，管理簡單人性化。

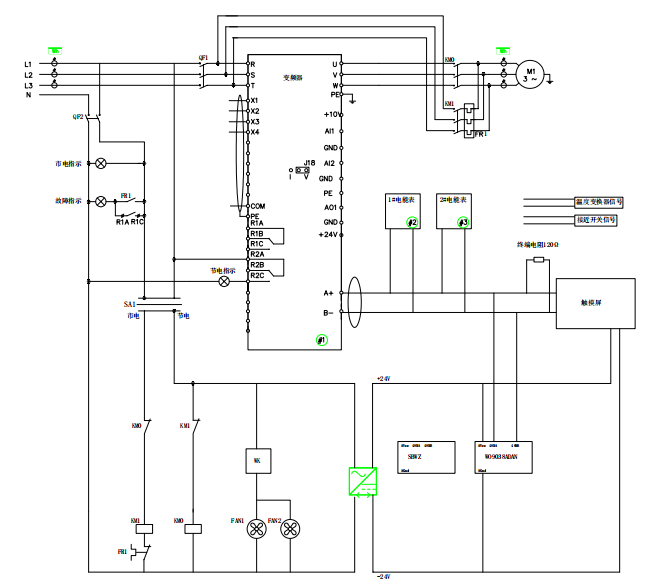

方案原理
設計依據
GB7251.1-1997
GBT 14048.1-2000
GB 55024-2022
GB 50054-2011
技術參數
|
額定工作電壓Ue(V) |
AC380V |
|
成套設備的額定電流(InA) |
630A～10A； |
|
額定頻率fn(Hz) |
50Hz |
|
額定絕緣電壓Ui(V) |
AC660V |
|
輔助電路絕緣電壓Ui(V): |
AC500V |
|
額定沖擊耐受電壓Uimp(kv) |
主回路:8kV，輔助回路:4kV |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥12.5mm |
|
過電壓類別 |
Ⅳ類 |
|
觸電保護類別 |
I類 |
|
污染等級 |
3級 |
|
外殼防護等級 |
IP44.(特殊要求可訂制） |
性能特點
預警反饋；采用DSP 高速檢測和運算的數字系統，對于電力系統中波動及故障進行監測預警、分析判斷并反饋，針對性的對變壓器空載損耗進行調節。
過流保護；裝置具有過流反饋功能，當系統過流超限反饋后，設備短時間內進行動作退出系統并報警，可進一步保障系統的安全性。
模塊設計；裝置模塊化設計，體積小、重量輕，不但不占用安裝面積，節省空間，同時便于搬運和周轉，施工方便，提高了使用的可靠性和可維護性。
能耗噪音；裝置內置可以自動調速的散熱風扇，可以有效的降低設備運行時由于溫升高而引起的能耗損失，同時具備獨立的降噪系統，噪音小。
系統后臺；采用先進的云平臺與現代化的4G通訊技術，可以實現設備遠程跟蹤監控和使用管理，同時可以匯總耗能信息，便于客戶解決能耗問題。
人機界面；具有人性化的人機交互界面，可通過該界面看到系統和本體的實時運行時的數據和信息，便于操作，管理簡單人性化。

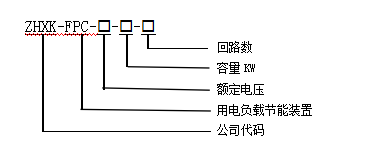

型號含義

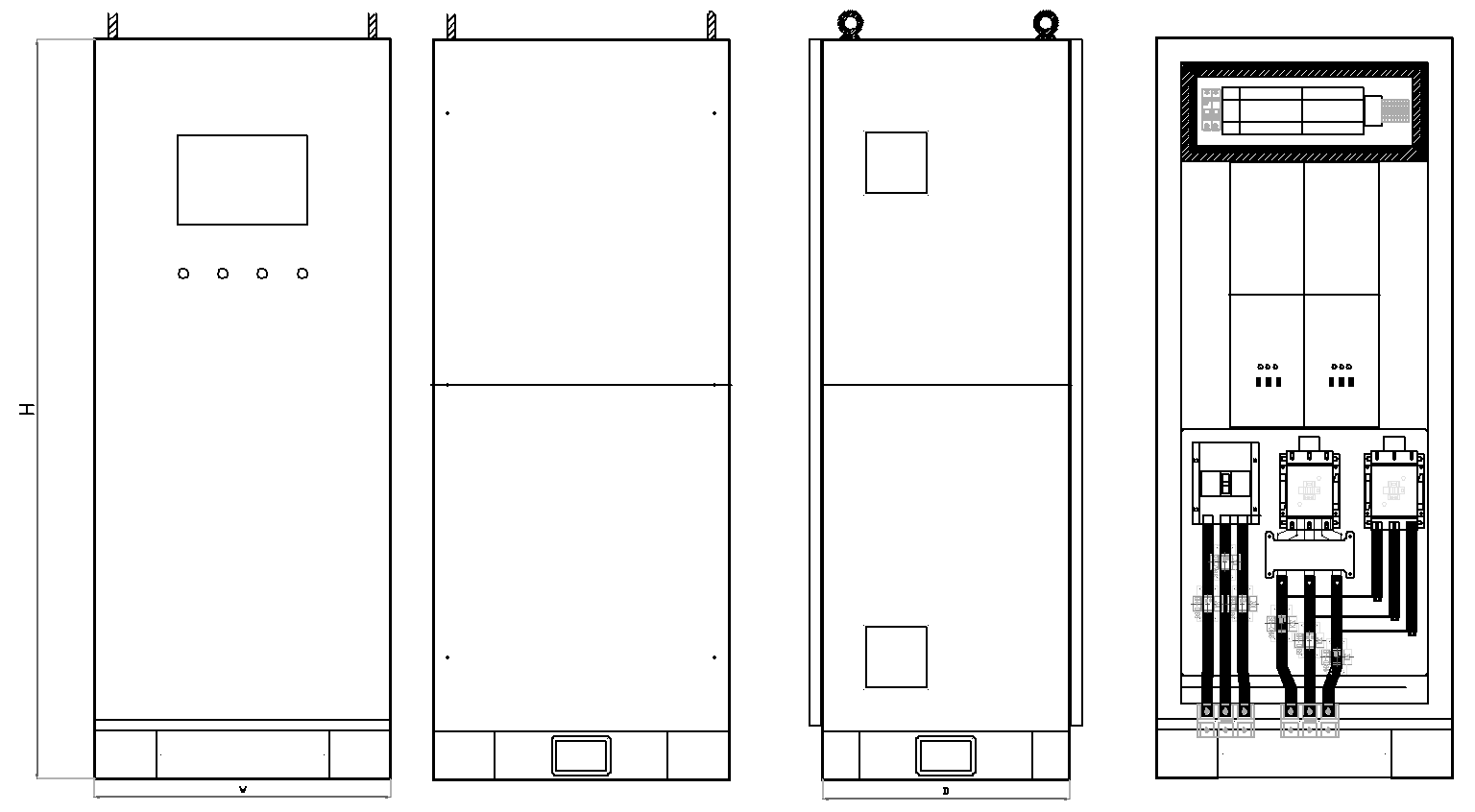

外觀結構
選型參考
|
型號規格 |
長（mm） |
高（mm） |
寬（mm） |
|
W |
H |
D |
|
|
55KW |
600 |
1500 |
550 |
|
75KW |
600 |
1500 |
550 |
|
90KW |
750 |
1600 |
550 |
|
110KW |
750 |
1600 |
550 |
|
132KW |
800 |
1600 |
550 |
|
200kvar |
900 |
1700 |
700 |
訂貨須知
電力系統圖；
系統電壓等級；
匹配治理設備參數；
極相（單相/三相）；
線路運行參數（效果最佳）
負載性質；
特殊要求注明；
