能耗管理系統
產品概述

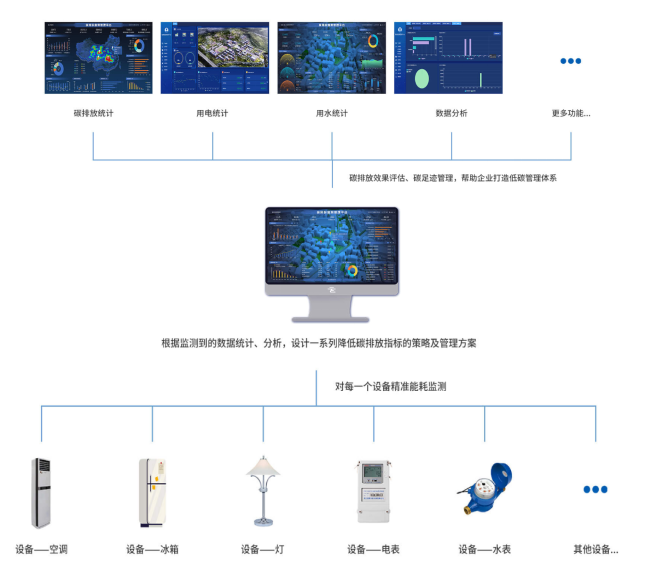

ZHXK-PCmsys能耗管理系統系統采用物聯網、云計算、精細計量、數字傳感等先進技術，能夠實時、全面、準確地采集水、電、油、氣等各種能耗數據，動態分析能耗狀況、輔助制定并不斷優化節能方案、智能控制耗能設備的最佳運行狀態、實時準確地核算節能量，具有在線計量、監測、分析、控制、管理等功能，為用能單位實施定額控制、制定節能措施、提高節能效率、核定節能收益提供科學、有效的實時管控手段，是精細化、智能化、現代化的節能減排管理不可或缺的重要保障。
性能特點
自動抄表：系統根據用戶需求，可按月按日按時按分進行自動抄讀數據，及時發現每一塊電表電壓、電流、功率，負荷異常自動分析并告警，為用戶監控提供數據支撐，實現用電可視化。每天受益損耗自動計算，免去人工抄表及財務數據核對，極大的節約人力成功，提高工作效率和數據的準確性。
自動結算：系統根據用戶設定電價，每天自動結算電費，并生成財務報表，線損分析，幫助服務實現盈利。
定制報表：系統根據用戶需求，自定義報表格式，并支持導出和打印。
損耗分析：系統根據用戶設定片區，自行統計片區的用電情況，供用戶進行損耗分析。
同比、環比、及趨勢分析：系統通過同比及環比分析，可以精確的分析園區的用電情況，及時調整電業局的容量申報，防止申報容量過?；蛘叱萘繉е碌牧P款。通過趨勢分析，了解園區供電情況，發現用電負荷變化趨勢過快時，及時做好調整負荷的準備，通知企業錯峰用電，防止過載跳閘。
用電負荷分析：通過對園區用戶精準的用電負荷分析，及時發現園區中線路重載和過載的線路，防范于未然。
用電KPI分析：通過分時用電分析，能耗KPI等一系列指標，通過調整電價的措施，來鼓勵企業錯峰用電，提高變壓器的運行效益，從而達到較高的經濟收益。例如對于峰時用電量大戶，提高電價;對于谷時用電大戶，適當調低電價，讓他們受益，他們受益的同時，我們提高了變壓器的運行效益，達到雙贏的目的。
管理者看板(能耗總覽)：公司高層管理，通過能耗總能，能清晰的看到集團整體的能耗情況。
能與其他系統接口：據集團MIS的需求，將能耗數據導入到西門子的生產管理系統中，減少財務數據錄入及對賬的工作量。

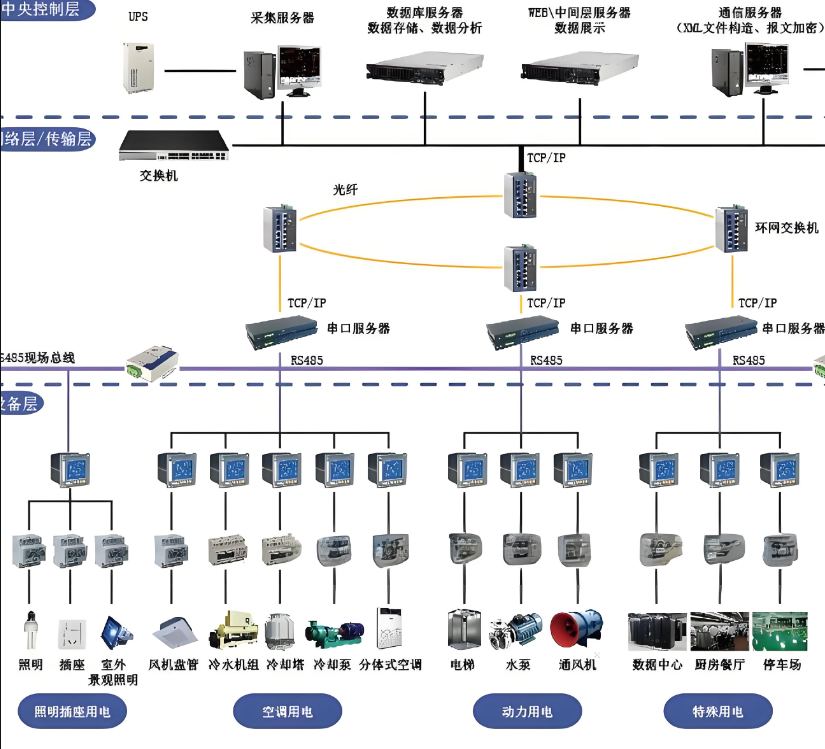

方案原理
能耗管理系統是一種基于物聯網和大數據技術的創新管理系統，旨在通過實時監測和智能分析，實現對建筑物能耗的精細化管理和優化。下面將介紹智慧能耗管理系統的系統架構組成。
感知層是系統的底層組成部分，主要負責實時采集建筑物的能耗數據和環境參數。該層通常包括以下組件：
傳感器：安裝于建筑物各個區域的傳感器，用于實時監測能耗相關的數據，如電力消耗、水耗、溫度、濕度、光照等。
智能電表：配備在建筑物的電路中，用于監測電力消耗和記錄用電量數據。
智能設備：與能源相關的智能設備，如智能照明、智能空調等，可以通過建筑物管理系統進行遠程控制，實現能耗的調節和優化。
傳輸層負責將感知層采集到的能耗數據和環境參數傳輸到數據處理中心，以便進行進一步的分析和處理。該層通常包括以下組件：
數據傳輸協議：定義數據傳輸的格式和規則，如TCP/IP協議。
網絡通信設備：包括有線和無線通信設備，如路由器、交換機、無線接入點等，用于構建通信網絡，連接感知層和數據處理中心。
數據處理中心是智慧能耗管理系統的核心組成部分，主要用于數據的存儲、分析和處理。該中心通常包括以下組件：
數據存儲系統：用于存儲從感知層傳輸過來的能耗數據和環境參數?？梢赃x擇使用關系型數據庫、非關系型數據庫或者云存儲等，根據數據量和性能要求進行選擇。
數據分析引擎：采用大數據分析技術，對能耗數據進行實時或離線的分析和處理?？梢赃M行能耗趨勢分析、能耗因素識別、異常檢測等，以發現潛在的問題和優化機會。
決策支持系統：基于分析結果，為用戶提供決策支持和優化方案?？梢蕴峁崟r能耗監控、能耗預測、節能建議等功能。
應用層是智慧能耗管理系統的最上層，提供能耗管理和控制的用戶界面。該層通常包括以下組件：
能耗數據可視化界面：通過圖形化的界面展示能耗數據和環境參數的實時情況和歷史趨勢。用戶可以直觀地監測能耗狀況和進行數據分析。
遠程控制界面：允許用戶遠程控制智能設備，調整能耗參數和運行模式。
通過以上的系統架構組成，智慧能耗管理系統可以實現對建筑物能耗的實時監測、精細化分析和智能化控制，幫助用戶優化能源管理，降低能耗成本，提高能源利用效率。
DB32/T3847-2020 用電場所智慧安全監控系統技術規范
GB/T 40773-2021變電站輔助設施監控系統技術規范
GB/T30155智能變電站技術導則
GB/T33602電力系統通用服務協議
GB/T36572電力監控系統網絡安全防護
DL/T283.1電力視頻監控系統及接口
技術參數
|
能耗總覽 |
基于數據了解能耗使用現狀，發現能耗使用問題，確認問題能耗類型，定位問題發生的位置，為進一步采取的解決措施提供判斷依據 |
|
能耗分析 |
通過特定周期內的數據分析，對不同類型、不同使用時間的能耗進行對比和排名，挖掘節能潛力 |
|
能耗查詢 |
能耗查詢實現對各建筑用能結果的直觀展示，展示內容包括總體節能目標達成情況、各分類能耗（水、電、氣等）、各分項用能（照明插座、空調、機電、其它）能耗結果的展示 |
|
實時監測 |
對建筑各類型能耗、實時負荷或者其他的參數實時的使用情況以曲線圖形式進行顯示，更為直觀的觀察到一天使用能耗的峰谷值與用能波動趨勢，并針對異常曲線進行導出報表進行專項分析 |
|
成本分析 |
對能耗成本進行分析，分析特定周期內的用能費用趨勢、費用對比、各項能耗所產生的費用占比以及各房間或各大樓內費用占比情況 |
|
報警管理 |
報警信息集中管理，報警條件設定，報警信息列表查看。報警內容按照發生時間進行展示，并標記級別，嚴重度。支持報警通知責任人以及通知方式的變更修改 |
|
設備監測 |
用戶通過配置方式集成任何有意義的儀表狀態屬性，充分了解現場儀表設備的所有運行狀態，從而有效及時地對設備進行保養，使設備長時間無故障運行 |
|
報表管理 |
報表管理為管理人員提供各類能耗分析報告，包括用電統計報表、用水統計報表、用冷/熱統計報表、分類能耗統計報表和分項用電統計報表、支路報表 |
|
安全管理 |
管理口無IP地址，采用專用控制臺軟件才能搜索到設備，并管理設備。圖形化管理界面簡單易操作，管理員分級管理的集中設備管理方式。（提供截圖）系統同時支持加密的WEB方式管理。 |
|
數據庫同步
|
支持Oracle、Sqlserver、Mysql、Sybase、DB2等主流數據庫；支持國產達夢數據庫、人大金倉數據庫；支持同構、異構數據庫之間的數據同步；支持字段級的數據同步，支持BLOB、TEXT等大字段；支持單向同步和雙向同步。 |
|
協議隔離
|
采用專用SUOS安全操作系統，加固系統內核，不采用操作系統自帶的TCP/IP協議棧。內外主機端剝離TCP/IP通信協議，重構應用數據。系統內部使用私有協議交換數據，設備斷開內外網絡TCP/IP連接。 |
|
時間模式
|
支持根據時間自動切換的安全策略。支持時間段以24小時制，支持以星期為周期，支持指定時間點一次性運行。 |
應用環境
工業領域:能源管理系統可對工廠和機械設備的能源消耗進行監測和管理，優化能源使用，降低生產成本。
商業建筑:能源管理系統可監控辦公樓、商場等建筑的能耗情況，節約能源，提升建筑能效。
住宅區域:能源管理系統可以為住戶提供實時能源消耗情況提供節能建議，促進居民節能減排。
公共機構:能源管理系統可監測市政建筑的能源消耗情況，為政府部門制定節能政策提供依據。

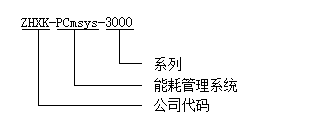

型號含義
外觀機構
選型參考
|
建筑設備 |
配電系統 |
變壓器 |
啟停狀態、溫度、負荷率損耗 |
|
柴油發電機 |
啟停狀態、本次運行時間、發電量、柴油耗量 |
||
|
電梯系統 |
客體 |
累計運行時間、電耗量、電壓電流、功率等參數 |
|
|
扶梯 |
|||
|
消防電梯 |
|||
|
給水系統 |
生活水泵 |
累計運行時間、電耗量、電壓電流、功率等參數 |
|
|
熱水系統 |
熱水鍋爐 |
累計運行時間、電耗量、燃氣/油量、電壓、電流、功率等參數 |
|
|
熱水循環泵 |
累計運行時間、電耗量、電壓、電流、功率等參數 |
||
|
通風系統 |
送/排風機 |
累計運行時間、電耗量 |
|
|
中央空調系統 |
空調制冷機組 |
累計運行時間、負荷率、電耗量、制冷/熱量、COP、冷凍水供回水溫度、冷卻水進出水溫度、電壓、電流、功率等電參數 |
|
|
冷卻塔、冷卻泵、冷凍泵 |
累計運行時間、電耗量、電壓、電流、功率等電參數 |
||
|
空調末端設備 |
電耗量、冷/熱耗量、設備效率 |
||
|
供暖系統 |
鍋爐 |
累計運行時間、電耗量、燃氣/油量、電壓、電流、功率等電參數 |
|
|
換熱機組 |
電耗量、一次側供熱量、二次側供熱量、換熱效率、電壓、電流、功率等電參數 |
||
|
循環泵 |
累計運行時間、工作頻率、電耗量、電壓、電流、功率等電參數 |
||
|
補水泵 |
累計運行時間、功率頻率、電耗量、電壓、電流、功率等電參數 |
||
|
10配電系統 |
進線、聯絡 |
電壓、電流、功率、功率因數、有功/無功電度、頻率、諧波含量及畸形率 |
|
|
饋線 |
電壓、電流、功率、功率因數、有功/無功電度、頻率、諧波含量及畸形率 |
||
|
0.4KV |
進線、母聯 |
電壓、電流、功率、功率因數、有功/無功電度、頻率、諧波含量及畸形率 |
|
|
建筑動力設備 |
電壓、電流、功率、功率因數、有功/無功電度、頻率 |
||
|
其他動力設備 |
|||
|
照明 |
|||
|
空調 |
|||
|
控制中心、機房 |
|||
|
配電箱系統（以樓層為單位） |
照明、插座 |
有功電度 |
|
|
走廊應急照明 |
|||
|
室外景觀照明 |
|||
|
空調 |
有功電度{電壓、電流、功率、頻率、有功/無功電度} |
||
|
一般動力 |
電壓、電流、功率、頻率、有功/無功電度 |
||
訂貨須知
提供相關材料
客戶提供產品技術文件的相關材料（包括零件圖和裝配圖）。
確認制造工藝和價格。
代理機構根據企業需求，確定制造的工藝和價格，因材料、設計、技術等多個因素影響而不同。
簽訂協議
明確服務內容和費用后，企業需要與代理機構簽署委托加工合同
確認費用并支付
按照合同約定，客戶下訂單并繳納費用。
加工組裝機械
工廠按照客戶需求，進行零部件采購、加工和組裝
調試和測試
安裝完成后，進行產品調試和測試，確認交付
