低壓電容器
產品概述
ZHXK-C系列低壓電力電容器主要應用于0.4KV電力系統中，用具有自愈功能的高級金屬化聚丙烯薄膜纏繞在同一根同心絕緣管上通過長時間的真空干燥，內部三芯子角接載流金屬層經氣化沉淀于膜的一側，電極由噴射在電容芯子兩端的金屬層來連接，通過先進的密封技術封裝在金屬殼中，低壓電力電容器作為低壓無功功率補償設備核心元件重要的組成部分，與電網并聯，就地提供系統中感性負荷所需要的容性無功，提高電力系統功率因數，減少無功損耗，改善電網供電質量及提高用電的可靠性，產品廣泛應用于工廠配電系統、居民小區配電系統、市政商業建筑、交通隧道配電系統、戶外箱式變電站、戶外綜合配電箱等領域。
功能特點
● 放電保護；電容器內部裝有放電電阻，當電容器切斷電源后，可以確保其端電壓在60~180秒內放電至50伏以下。
● 自愈能力；當絕緣發生電壓擊穿，擊穿點的金屬導體層會產生高熱迅速蒸發逸散并在幾微秒內被移動推擠壓力的作用下形成一個絕緣區域，形成自愈保持完好無損。

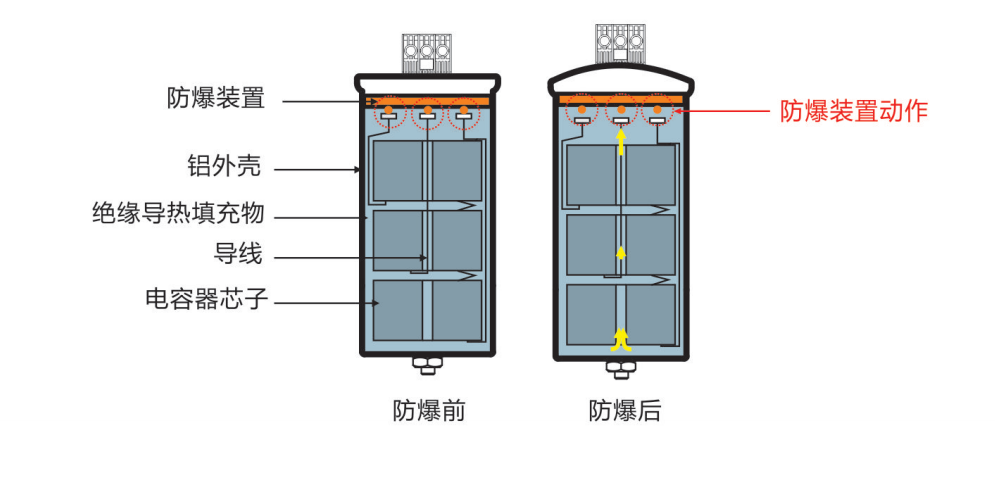

● 防爆裝置；當電容器內部發生故障，溫度持續升高導致聚丙烯膜自愈能力下降或者損壞，產生氣體壓力，過壓保護裝置會在壓力作用下變形升高，進行防爆泄壓。
● 絕緣介質；電容器中填充導熱黑膠或低溫環氧樹脂，常溫為固體形態，從而有效的減少絕緣介質損耗，在保證絕緣要求的情況下運行更加穩定。
● 安全環保；采用一次性成型的鋁合金外殼，鋁材質具有良好散熱性能可以有效的降低產品溫升，保證強度和韌性，表面不做噴漆處理更環保。
● 安裝便攜；電容器體積小、重量輕，不但不占用安裝面積，節省空間，同時便于搬運和周轉，不管是組裝和施工，都具備一定的便攜性。
方案原理
設計依據?
GB/T12747-2017《自愈式低壓并聯電容器》 IEC60831 《標稱電壓1kV及以下交流電力系統用自愈式并聯電容器第2部分:老化試驗、自愈性試驗和破壞試驗》
技術參數?
|
額定電壓 |
130V～1000V |
|
額定頻率 |
50/60Hz（60Hz在訂貨時需要注明） |
|
容量范圍 |
5～40kVar（超過40kvar需要特殊訂制） |
|
容量精度 |
±5% |
|
相數 |
三相?單相 |
|
耐電壓 |
極間2.15Un/5s ???極殼3600V/2s |
|
防護等級 |
IP00,戶內安裝使用 |
|
電介質 |
聚丙烯薄膜 |
|
放電 |
內部裝有放電電阻,當電容器切斷電源后，1分鐘放電到50V以下 |
|
損耗角正切 |
工頻電壓??20℃?Tgδ≤0.001 |
|
過電壓能力 |
Un+10%┉┉≤8小時/天 Un+15%┉┉≤30分鐘/天 Un+20%┉┉≤5分鐘/天 Un+30%┉┉≤1分鐘/天 |
|
過電流能力 |
1.5～2.0In |
|
預期壽命 |
150000小時 |
|
相間不對稱 |
＜8% |
|
密封性能 |
油性：90±2℃/3h無滲漏 充氣型：＜0.5SCCM |
|
安全性能 |
過壓力切斷保護 滿足IEC60831破壞性試驗要求 滿足UL810標準10000AFC試驗要求 |
|
產品可靠性 |
額定電壓及標稱溫度下運行60000小時，產品失效率小于6%（1ppm元件小時） ?額定電壓及標稱溫度下運行5000小時，產品失效率小于0.5%（1ppm元件小時） |
應用環境?
●?本產品工作場所海拔不超過2000米，環境溫度-40℃~+45℃，相對濕度：日平均不大于95%，月平均不大于90%。?
●?本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。?
●?本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。?
●?本產品投入運行前，應確認是否采用具有限流裝置的專用投切接觸器或者在電壓過零時投入的無觸點開關進行投切控制。?
●?本產品從電源切除后，一定要保證電容器剩余電壓降至10%額定電壓才允許再次投入運行，通常情況這個時間約需200s。?
●?本產品投入運行時，所用的控制器要帶有切除后再投入鎖定時間功能的控制器。如果采用一般控制器要另裝快速放電設施。采用等電位投切開關的不受此限。?
●?本產品可以與低壓電抗器串聯接入運行，可以有效避免早期損壞，在選擇電抗器時注意電壓等級以及電抗率的匹配以免產生諧振。

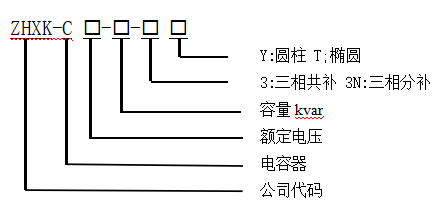

型號含義

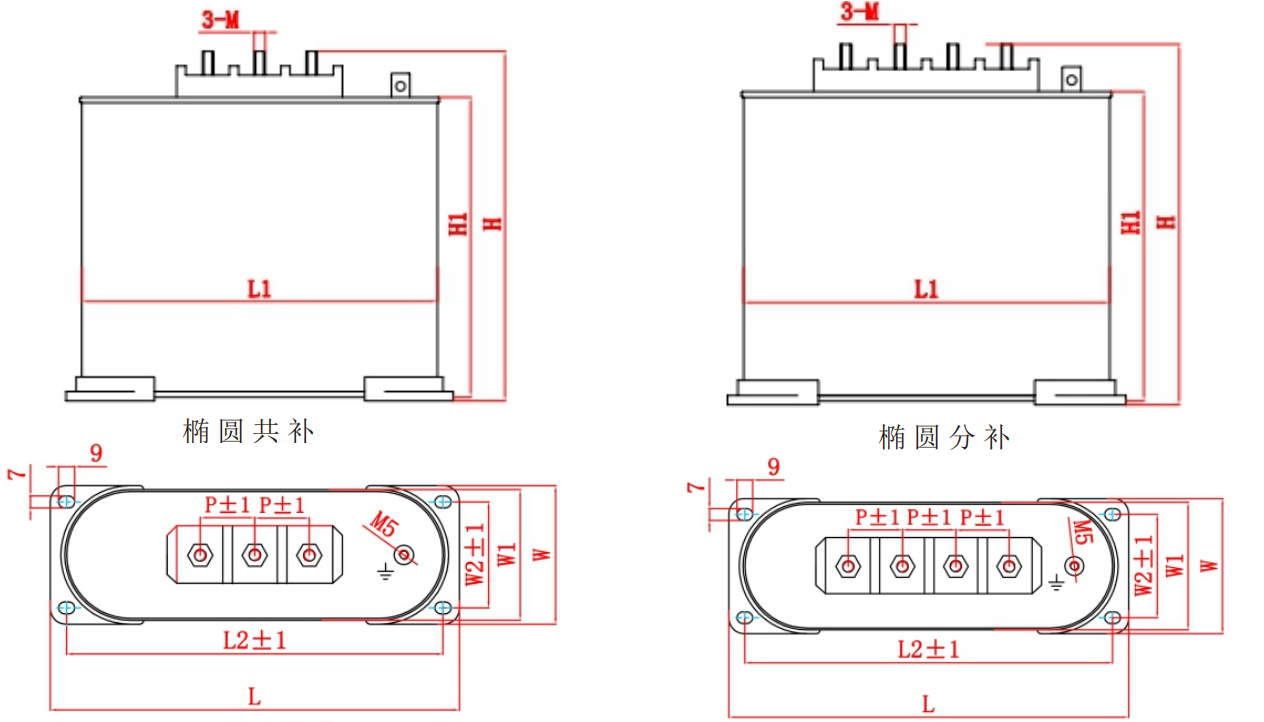

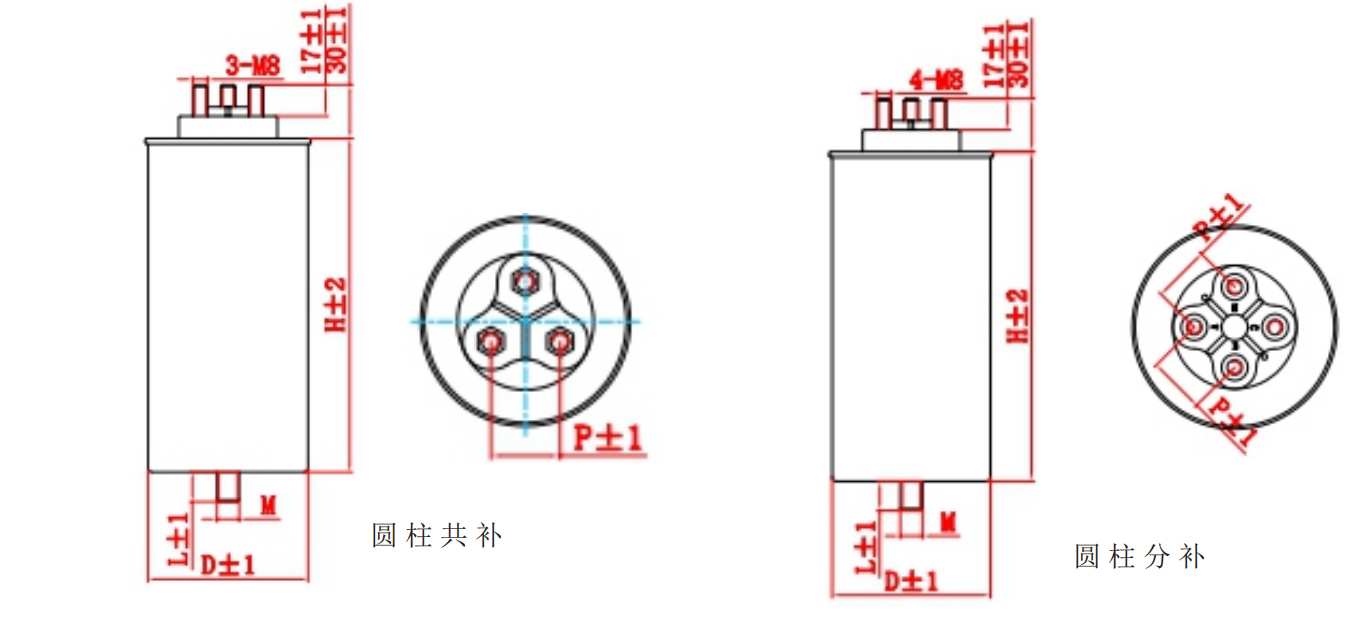

外觀結構
選型參考
|
型號規格 |
外形類別 |
電壓（V） |
容量 |
外形尺寸（D*H） |
安裝尺寸(M*L) |
螺絲間距(P) |
接線方式 |
|
ZHXK-C450-5-3-7Y |
圓柱 |
450 |
5 |
Φ76×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C450-10-3-7Y |
圓柱 |
450 |
10 |
Φ76×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C450-15-3-7Y |
圓柱 |
450 |
15 |
Φ86×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C450-20-3-7Y |
圓柱 |
450 |
20 |
Φ96×240 |
M16*25 |
30 |
角形 |
|
ZHXK-C450-25-3-7Y |
圓柱 |
450 |
25 |
Φ106×240 |
M16*25 |
35 |
角形 |
|
ZHXK-C450-30-3-7Y |
圓柱 |
450 |
30 |
Φ116×240 |
M16*25 |
35 |
角形 |
|
ZHXK-C450-40-3-7Y |
圓柱 |
450 |
40 |
Φ116×290 |
M16*25 |
35 |
角形 |
|
ZHXK-C250-5-3N-7Y |
圓柱 |
250 |
5 |
Φ76*240 |
M12*16 |
30 |
星形 |
|
ZHXK-C250-10-3N-7Y |
圓柱 |
250 |
10 |
Φ86*240 |
M12*16 |
30 |
星形 |
|
ZHXK-C250-15-3N-7Y |
圓柱 |
250 |
15 |
Φ96*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C250-20-3N-7Y |
圓柱 |
250 |
20 |
Φ106*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C250-25-3N-7Y |
圓柱 |
250 |
25 |
Φ116*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C250-30-3N-7Y |
圓柱 |
250 |
30 |
Φ116*290 |
M16*25 |
30 |
星形 |
|
ZHXK-C480-5-3-8Y |
圓柱 |
480 |
5 |
Φ76×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C480-10-3-8Y |
圓柱 |
480 |
10 |
Φ76×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C480-15-3-8Y |
圓柱 |
480 |
15 |
Φ86×240 |
M12*16 |
30 |
角形 |
|
ZHXK-C480-20-3-8Y |
圓柱 |
480 |
20 |
Φ96×240 |
M16*25 |
30 |
角形 |
|
ZHXK-C480-25-3-8Y |
圓柱 |
480 |
25 |
Φ106×240 |
M16*25 |
35 |
角形 |
|
ZHXK-C480-30-3-8Y |
圓柱 |
480 |
30 |
Φ116×240 |
M16*25 |
35 |
角形 |
|
ZHXK-C480-40-3-8Y |
圓柱 |
480 |
40 |
Φ116×290 |
M16*25 |
35 |
角形 |
|
ZHXK-C280-5-3N-8Y |
圓柱 |
280 |
5 |
Φ76*240 |
M12*16 |
30 |
星形 |
|
ZHXK-C280-10-3N-8Y |
圓柱 |
280 |
10 |
Φ86*240 |
M12*16 |
30 |
星形 |
|
ZHXK-C280-15-3N-8Y |
圓柱 |
280 |
15 |
Φ96*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C280-20-3N-8Y |
圓柱 |
280 |
20 |
Φ106*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C280-25-3N-8Y |
圓柱 |
280 |
25 |
Φ116*240 |
M16*25 |
30 |
星形 |
|
ZHXK-C280-30-3N-8Y |
圓柱 |
280 |
30 |
Φ116×290 |
M16*25 |
30 |
星形 |
|
ZHXK-C525-5-3-8Y |
圓柱 |
525 |
5 |
Φ76*240 |
M12*16 |
30 |
角形 |
|
ZHXK-C525-10-3-8Y |
圓柱 |
525 |
10 |
Φ76*240 |
M12*16 |
30 |
角形 |
|
ZHXK-C525-15-3-8Y |
圓柱 |
525 |
15 |
Φ86*240 |
M12*16 |
30 |
角形 |
|
ZHXK-C525-20-3-8Y |
圓柱 |
525 |
20 |
Φ96*240 |
M16*25 |
30 |
角形 |
|
ZHXK-C525-25-3-8Y |
圓柱 |
525 |
25 |
Φ106*240 |
M16*25 |
35 |
角形 |
|
ZHXK-C525-30-3-8Y |
圓柱 |
525 |
30 |
Φ116*240 |
M16*25 |
35 |
角形 |
|
ZHXK-C525-40-3-8Y |
圓柱 |
525 |
40 |
Φ136*290 |
M16*25 |
35 |
角形 |
|
型號規格 |
外形類別 |
電壓（V） |
容量 |
整體外形尺寸（L*W*H） |
殼體外形尺寸(L1*W1*H1) |
安裝尺寸(L2*W2） |
安裝螺柱（M） |
螺柱間距（P） |
接線方式 |
|
ZHXK-C450-5-3-T |
橢圓 |
450 |
5 |
207*74*140 |
196*66*115 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C450-10-3-T |
橢圓 |
450 |
10 |
207*74*150 |
196*66*125 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C450-15-3-T |
橢圓 |
450 |
15 |
207*74*180 |
196*66*155 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C450-20-3-T |
橢圓 |
450 |
20 |
207*74*210 |
196*66*185 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C450-25-3-T |
橢圓 |
450 |
25 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C450-30-3-T |
橢圓 |
450 |
30 |
207*74*275 |
196*66*245 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C250-5-3N-T |
橢圓 |
250 |
5 |
207*74*155 |
196*66*125 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-10-3N-T |
橢圓 |
250 |
10 |
207*74*165 |
196*66*135 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-15-3N-T |
橢圓 |
250 |
15 |
207*74*215 |
196*66*185 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-20-3N-T |
橢圓 |
250 |
20 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-25-3N-T |
橢圓 |
250 |
25 |
207*74*295 |
196*66*265 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-30-3N-T |
橢圓 |
250 |
30 |
207*74*330 |
196*66*300 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C250-40-3N-T |
橢圓 |
250 |
40 |
253*95*295 |
242*90*265 |
233*77 |
8 |
28 |
星形 |
|
ZHXK-C480-5-3-T |
橢圓 |
480 |
5 |
207*74*140 |
196*66*115 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C480-10-3-T |
橢圓 |
480 |
10 |
207*74*150 |
196*66*125 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C480-15-3-T |
橢圓 |
480 |
15 |
207*74*180 |
196*66*155 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C480-20-3-T |
橢圓 |
480 |
20 |
207*74*210 |
196*66*185 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C480-25-3-T |
橢圓 |
480 |
25 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C480-30-3-T |
橢圓 |
480 |
30 |
207*74*275 |
196*66*245 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C280-5-3N-T |
橢圓 |
280 |
5 |
207*74*155 |
196*66*125 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-10-3N-T |
橢圓 |
280 |
10 |
207*74*165 |
196*66*135 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-15-3N-T |
橢圓 |
280 |
15 |
207*74*215 |
196*66*185 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-20-3N-T |
橢圓 |
280 |
20 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-25-3N-T |
橢圓 |
280 |
25 |
207*74*295 |
196*66*265 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-30-3N-T |
橢圓 |
280 |
30 |
207*74*330 |
196*66*300 |
191*59 |
8 |
28 |
星形 |
|
ZHXK-C280-40-3N-T |
橢圓 |
280 |
40 |
253*95*295 |
242*90*265 |
233*77 |
8 |
28 |
星形 |
|
ZHXK-C300-5-3N-T |
橢圓 |
300 |
5 |
207*74*155 |
196*66*125 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-10-3N-T |
橢圓 |
300 |
10 |
207*74*165 |
196*66*135 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-15-3N-T |
橢圓 |
300 |
15 |
207*74*215 |
196*66*185 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-20-3N-T |
橢圓 |
300 |
20 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-25-3N-T |
橢圓 |
300 |
25 |
207*74*295 |
196*66*265 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-30-3N-T |
橢圓 |
300 |
30 |
207*74*330 |
196*66*300 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C300-40-3N-T |
橢圓 |
300 |
40 |
253*95*295 |
242*90*265 |
233*77 |
8 |
28 |
角形 |
|
ZHXK-C525-5-3-T |
橢圓 |
525 |
5 |
207*74*140 |
196*66*115 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C525-10-3-T |
橢圓 |
525 |
10 |
207*74*150 |
196*66*125 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C525-15-3-T |
橢圓 |
525 |
15 |
207*74*180 |
196*66*155 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C525-20-3-T |
橢圓 |
525 |
20 |
207*74*210 |
196*66*185 |
191*59 |
6 |
25 |
角形 |
|
ZHXK-C525-25-3-T |
橢圓 |
525 |
25 |
207*74*245 |
196*66*215 |
191*59 |
8 |
28 |
角形 |
|
ZHXK-C525-30-3-T |
橢圓 |
525 |
30 |
207*74*295 |
196*66*265 |
191*59 |
8 |
28 |
角形 |
