低壓電抗器
產品概述
ZHXK-L系列低壓串聯電抗器主要應用于0.4KV電力系統中，純干式結構，采用優質硅鋼片、高強度電磁漆包導線繞制，抽真空沁絕緣漆而成，低壓串聯電抗器作為低壓無功功率補償設備核心元件重要的組成部分，可以有效減輕電容器由諧波引起的過載，通過防止諧波放大，使電容器安全穩定運行，通過吸收電網中響應頻率的諧波電流，對于改善電力系統的功率因數，有效抑制電網的高次諧波，改善網絡電壓波形，提高供電質量和電網安全經濟運行起到良好的作用，產品與低壓電力電容器配套，廣泛應用于工廠配電系統、居民小區配電系統、市政商業建筑、交通隧道配電系統、戶外箱式變電站、戶外綜合配電箱等領域。
性能特點
過溫保護；繞組線圈與鐵芯間內置溫度探頭，當溫度超限時，傳感器發出信號控制回路使電抗器所在補償回路退出運行從而起到過溫保護作用。
過載能力；由于電抗器的原理使得能在額定加諧波電流不大于1.35倍額定電流下長期穩定運行，具備很好的過載能力。
絕緣耐溫；采用耐高溫絕緣漆包導線，使電抗器線圈絕緣性能得到保證，耐受高溫可以達到180℃（H絕緣），在補償系統中得以穩定運行。
低損耗性；采用優質低耗冷軋硅鋼片，溫升低避免降容問題，同時保證了線性度，讓電抗器整體的損耗限制在最小范圍，產生良好的經濟效益。
耐腐蝕性；真空沁漆工藝，讓電抗器外表及內部機構間隙中被全部覆蓋和填充，從而產生較強的耐腐蝕性，保證低噪音的同時可以在較惡劣的環境中正常運行。
結構簡單；結構設計合理，電抗器體積小，獨特的散熱通道設計，底腳安裝孔通用性強，可兩側出線，可單側出線，便于柜內安裝。

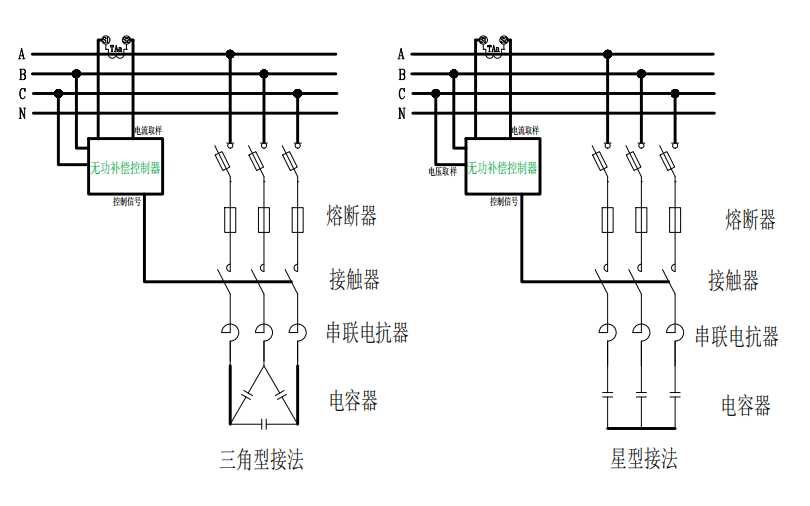

方案原理
設計依據
GB/T 1094.6-2011《電抗器》
IEC60076-6?《Reactors》
技術參數
|
額定電壓 |
1000V以下 |
|
額定頻率 |
50/60Hz（60Hz在訂貨時需要注明） |
|
匹配電容容量 |
5～40kVar（超過40kvar需要特殊訂制） |
|
相數 |
三相/單相 |
|
絕緣等級 |
F級/H級 |
|
防護等級 |
IP00,戶內安裝使用 |
|
耐壓試驗 |
相對相，相對地施加4kVac，?1min，無擊穿閃絡現象。 |
|
溫升 |
1.35In，線圈溫升≤70K |
|
線性度 |
1.8In |
|
電抗率 |
6%、7%、12%、14%及定制 |
|
過電流能力 |
1.35In |
|
運行環境 |
-40℃～50℃ |
|
噪音 |
≤48dB |
|
相對濕度 |
≤95% |
|
電感精度 |
≤5% |
|
溫度保護 |
有 |
|
損耗 |
≤15W/kVar |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-40℃~+45℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品運行時，周邊需要有良好的空氣流動環境，如安裝在柜內，需要設計強制通風設施以保證良好的通風散熱條件。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免層間匝間短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

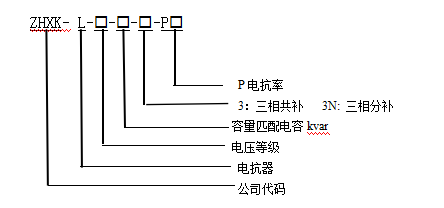

型號含義?

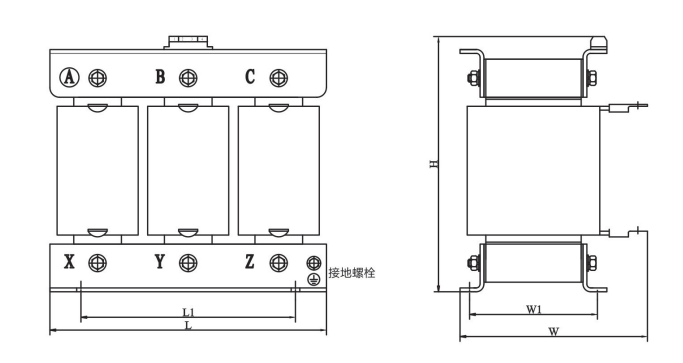

外觀結構
選型參考
|
型號規格 |
電壓 |
匹配電容 |
電抗率 |
外形尺寸 |
安裝尺寸 |
安裝尺寸 |
安裝孔徑 |
|
Vac |
kvar |
L*W*H(mm) |
L1*W1(mm) |
L2*W1(mm) |
(mm) |
||
|
ZHXK-L450-10-3-P6 |
450 |
10 |
6% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L450-15-3-P6 |
450 |
15 |
6% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L450-20-3-P6 |
450 |
20 |
6% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L450-25-3-P6 |
450 |
25 |
6% |
235*165*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L450-30-3-P6 |
450 |
30 |
6% |
235*170*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L450-40-3-P6 |
450 |
40 |
6% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
|
ZHXK-L450-50-3-P6 |
450 |
50 |
6% |
270*190*250 |
140*115 |
200*115 |
Φ10*16 |
|
ZHXK-L450-10-3-P7 |
450 |
10 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L450-15-3-P7 |
450 |
15 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L450-20-3-P7 |
450 |
20 |
7% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L450-25-3-P7 |
450 |
25 |
7% |
235*165*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L450-30-3-P7 |
450 |
30 |
7% |
235*170*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L450-40-3-P7 |
450 |
40 |
7% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
|
ZHXK-L450-50-3-P7 |
450 |
50 |
7% |
270*190*250 |
140*115 |
200*115 |
Φ10*16 |
|
ZHXK-L480-10-3-P7 |
480 |
10 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L480-15-3-P7 |
480 |
15 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L480-20-3-P7 |
480 |
20 |
7% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L480-25-3-P7 |
480 |
25 |
7% |
235*165*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L480-30-3-P7 |
480 |
30 |
7% |
235*170*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L480-40-3-P7 |
480 |
40 |
7% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
|
ZHXK-L480-50-3-P7 |
480 |
50 |
7% |
270*190*250 |
140*115 |
200*115 |
Φ10*16 |
|
ZHXK-L525-10-3-P14 |
525 |
10 |
14% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L525-15-3-P14 |
525 |
15 |
14% |
235*170*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L525-20-3-P14 |
525 |
20 |
14% |
235*180*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L525-25-3-P14 |
525 |
25 |
14% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
|
ZHXK-L525-30-3-P14 |
525 |
30 |
14% |
270*190*250 |
140*115 |
200*115 |
Φ10*16 |
|
ZHXK-L525-40-3-P14 |
525 |
40 |
14% |
270*200*265 |
140*120 |
200*120 |
Φ10*16 |
|
ZHXK-L525-50-3-P14 |
525 |
50 |
14% |
270*210*275 |
140*130 |
200*130 |
Φ10*16 |
|
ZHXK-L280-10-3N-P7 |
280 |
10 |
7% |
180*135*180 |
100*75 |
160*75 |
Φ7*11 |
|
ZHXK-L280-15-3N-P7 |
280 |
15 |
7% |
210*165*205 |
100*95 |
160*95 |
Φ7*11 |
|
ZHXK-L280-20-3N-P7 |
280 |
20 |
7% |
235*165*210 |
120*100 |
180*100 |
Φ10*16 |
|
ZHXK-L280-25-3N-P7 |
280 |
25 |
7% |
235*170*210 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L280-30-3N-P7 |
280 |
30 |
7% |
235*170*225 |
120*105 |
180*105 |
Φ10*16 |
|
ZHXK-L280-40-3N-P7 |
280 |
40 |
7% |
235*180*225 |
120*115 |
180*115 |
Φ10*16 |
訂貨須知
電力系統圖；
系統電壓等級；
匹配電容器容量；
電抗率；
補償方式（共補/分補/混合補償）；
繞組材質（T銅/L鋁）
負載性質；
特殊要求注明；
