電能質量補償裝置
產品概述
ZHXK-APFC系列電能質量補償裝置由電力有源濾波器（APF）作為濾波單元、靜止無功發生器（SVG）、補償濾波模塊、抑制諧波智能電容器作為補償單元，通過高精度的數據采集分析，根據系統需求進行全效電能質量參數補償，集濾波治理、無功功率補償、三相不平衡調節、調壓整流等功能于一體，使系統運行可以達到理想的效果，因此是一套綜合電能治理裝置，全面解決用戶的電能質量問題。產品廣泛應用于大型企業、商場、海岸港口、醫院、軌道交通、冶金、礦山、石油化工、大型建材、生產工廠、水利能源等諸多領域。
性能特點

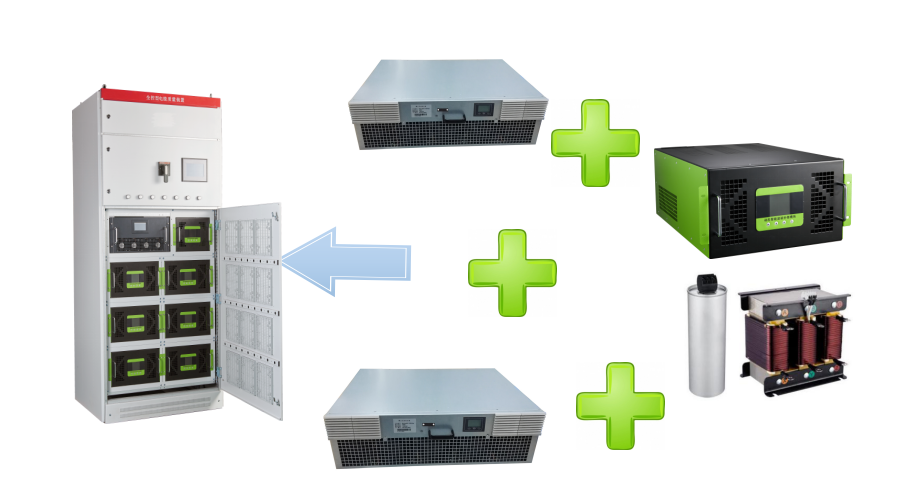

模塊設計；電能質量補償裝置裝置采用模塊化組裝工藝，結構簡單合理，模塊組裝互換通用性強，可實現多種方案組合的標準化生產。
組裝工藝；吸收固定式開關柜和抽出式開關柜的結構優點，前期模塊進行量產，方案靈活互通，可以極大的提高生產效率從而保證交貨期。
一機多能：具備多種功能，濾波治理、無功功率補償、三相不平衡調節、通過高精度治理極大提高功率因數、補償精度、諧波濾除率等電能質量指標。
安全可靠：具有極快的響應時間，先進的主電路拓撲和程序控制算法，具有完善的橋臂過流、保護功能，精度更高、運行更穩定。
全數字化：人機界面采用DSP進行智能控制保護，實時故障診斷，自帶LCD，可查看故障記錄，可擴展485模塊，GPRS模塊；
安裝檢修：支持多機并聯，可通過不同單元組合靈活滿足用戶現場需求；便于整柜組裝以及現場安裝，易于操作和維護。

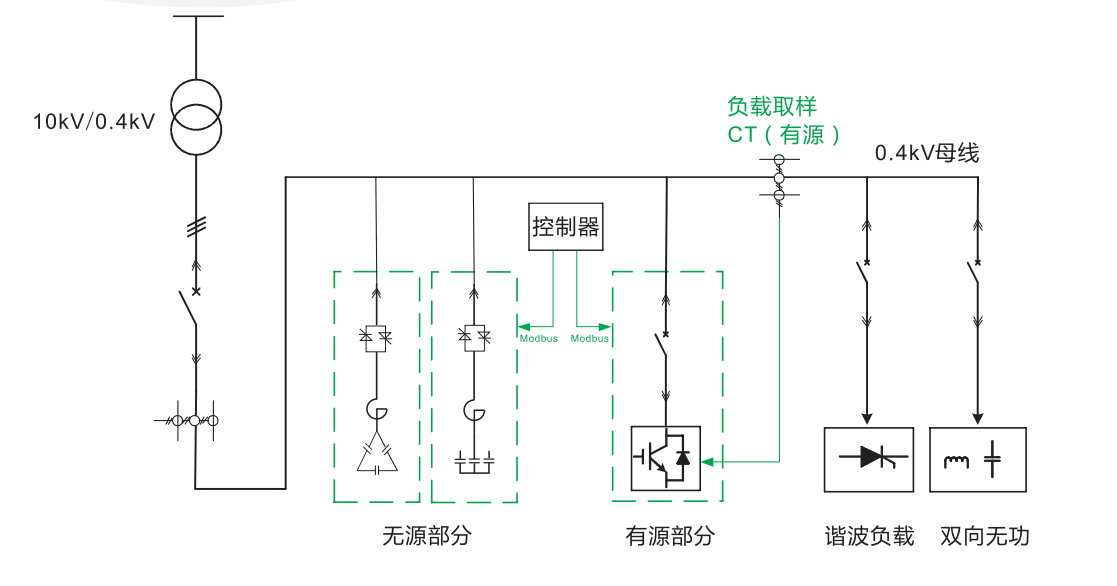

方案原理

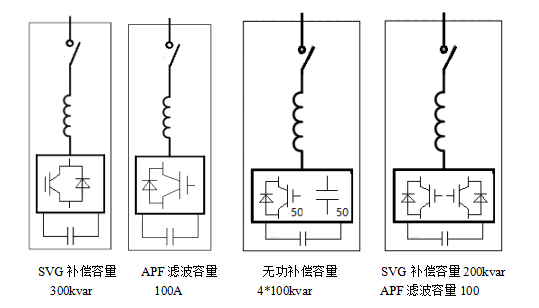

設備在設計圖紙中的表現形式
設計依據
GB/T14549-1993 《電能質量:公用電網諧波》
GB/T15543-2008 《電能質量:三相電壓允許不平衡度》
GB/T12325-2008 《電能質量:供電電壓允許偏差》
GB7625.1-1998 《低壓電氣電子產品發出的諧波電流限值》
GB/T15576-1995 《低壓無功功率靜態補償裝置總技術條件》
技術參數
|
規格 |
APF（A） |
SVG（kvar） |
|
可并聯數量 |
15 |
|
|
工作電壓 |
400V/690V（-20% ~ +15%） |
|
|
工作頻率 |
50Hz（-10% ~ +10%） |
|
|
電流互感器 |
100:5 ~ 10000:5 |
|
|
補償諧波 |
2-50次 |
2-13次（額定電流的50%） |
|
諧波濾除率 |
>97% |
|
|
補償無功 |
-1~+1可調 |
|
|
補償三相不平衡 |
100%不平衡完全補償 |
|
|
通訊方式 |
RS232、485、Modbus協議、TCP/IP可選 |
|
|
通訊接口 |
RS485，網口 |
|
|
上位機軟件 |
有，所有參數可通過上位機設置 |
|
|
故障報警 |
有，最多可記錄500條報警信息 |
|
|
監控 |
支持各模塊獨立監控/整機集中監控 |
|
|
全響應時間 |
<10ms |
|
|
有功損耗 |
<2.5% |
|
|
散熱方式 |
智能風冷 |
|
|
噪聲 |
<60dB |
|
|
采樣/控制頻率 |
160kHz |
|
|
等效開關頻率 |
80kHz |
|
|
電流環截止頻率 |
4kHz |
|
|
保護功能 |
過壓、欠壓、過熱、過流、短路等二十余種保護 |
|
|
CT安裝位置 |
負載側/電網側 可選 |
|
|
壁掛尺寸 |
壁掛與模塊尺寸相同 |
|
|
模塊重量 |
25kg（<=75A/50kvar） 50kg（>=100A/100kvar） |
|
|
顏色 |
細橘紋，國標7035 |
|
|
防護等級 |
IP20（更高防護等級可定制） |
|
應用環境
本產品工作場所海拔不超過5000米（1000米以上，每增加100米功率降低1%使用），環境溫度-10℃ ～ +45℃，相對濕度：日平均不大于95%，月平均不大于90%；
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

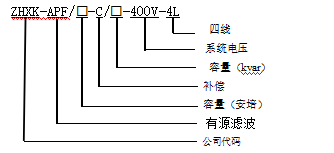

型號定義

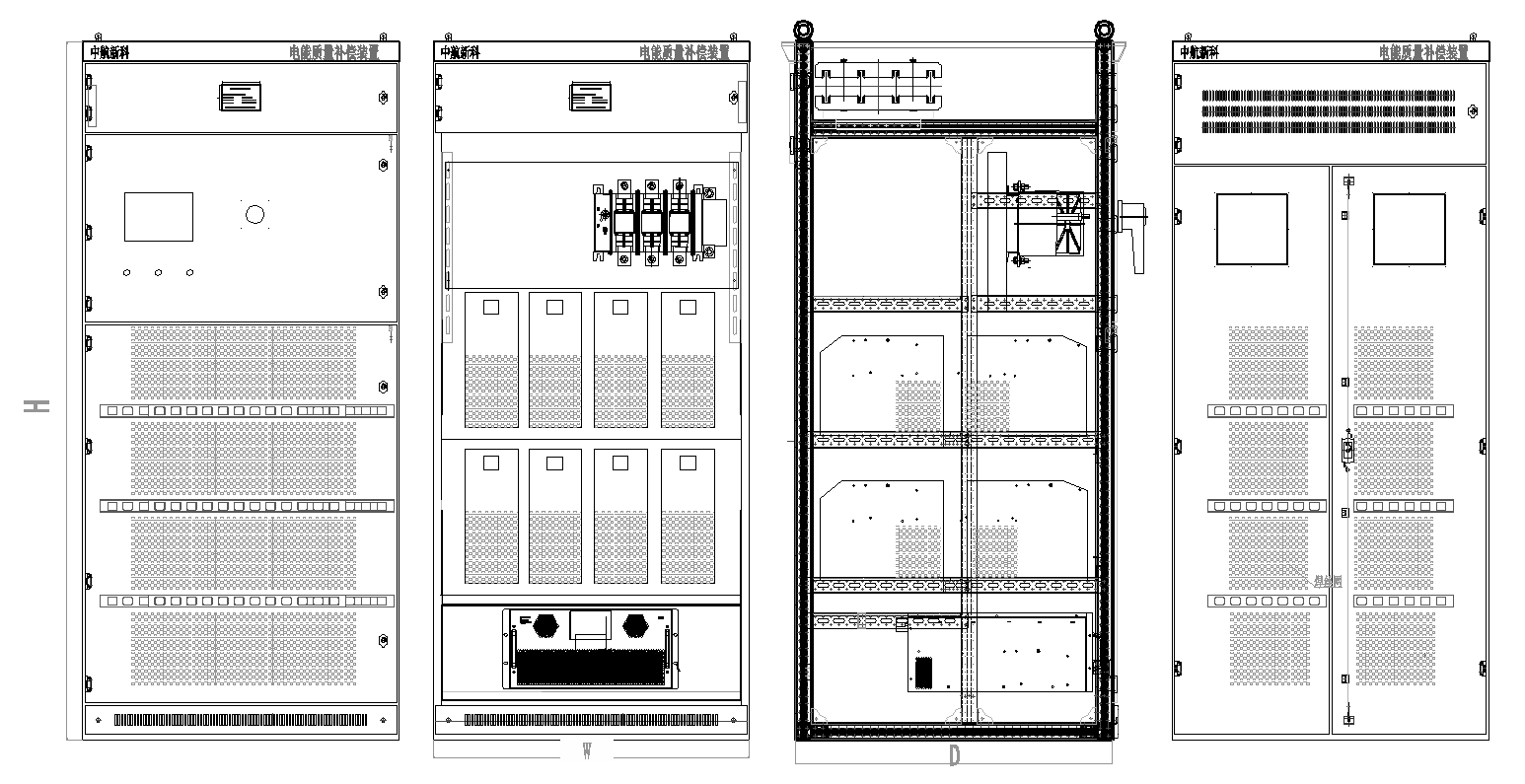

外觀結構
選型參考
|
型號 |
APF容量（A） |
C容量(kvar) |
殼體尺寸（W*D*H） |
|
ZHXK-APF/50A-C-100kvar-400V-4L |
50 |
100 |
600*800*2200 800*800*2200 1000*800*2200 1200*800*2200 |
|
ZHXK-APF/100A-C-150kvar-400V-4L |
100 |
150 |
|
|
ZHXK-APF/100A-C-200kvar-400V-4L |
100 |
200 |
|
|
ZHXK-APF/100A-C-300kvar-400V-4L |
100 |
300 |
|
|
ZHXK-APF/200A-C-300kvar-400V-4L |
200 |
300 |
|
|
ZHXK-APF/350A-C-300kvar-400V-4L |
350 |
300 |
訂貨須知
電力系統圖；
系統電壓等級；
容量匹配；
系統運行參數（效果最佳）
負載性質；
特殊要求注明；
