低壓動力柜
產品概述
XL系列低壓動力柜簡稱箱立柜，安裝方式落地式，主要應用于低壓0.4KV及以下的電力系統，適用于交流50~60HZ，一般由負荷隔離開關、塑殼斷路器、雙電源自動轉換開關、微型斷路器、漏電斷路器、浪涌保護器等主元器件及接觸器、熱繼電器、中間繼電器、按鈕、指示燈等二次元件配合殼體、導體等核心部分組成，主要作用是根據實際使用需求進行電能分配的電氣設備，具有電能分配、線路控制、過載保護、短路保護，以及線路切換等功能，并確保這些電力供應的安全、可靠和高效，廣泛應用于石油、化工、市政、路橋、公建、住宅等配電系統中。
性能特點
保護功能：具備過載保護和短路保護功能，出現系統故障能夠及時切斷電路，防止電氣事故和設備損壞。
操作便利：設計用于線路不頻繁轉換之用，滿足正常操作條件下的需求，便于用戶進行電路的開合操作。
安全性能：箱體與箱門之間通過密封處理增加安全防護等級，能夠直觀顯示電路的導通狀態，確保操作人員的安全。
機械防護：通常由箱體、箱門、配電盤、支架等結構組成，冷軋鋼板或者鍍鎂鋁鋅板制成，具有良好的機械強度和防護性能。
模塊設計：可以根據不同的使用需求和功能要求，進行模塊化設計和定制。結構設計合理，具有特殊的技術性能；
安裝維護：標準化生產制造，確保產品的質量和可靠性。便于維護和檢修，提高設備的運行效率和使用壽命。
空間環保：適用于多種環境，不受場地限制。設計時考慮了空間利用率和環保因素，占地少，對環境的影響小。
標識清晰：位置固定，配置功能獨特，配電箱內部的線路和設備具有清晰的標識，以便于操作和維護人員識別。
方案原理
典型電路及柜內主要元件

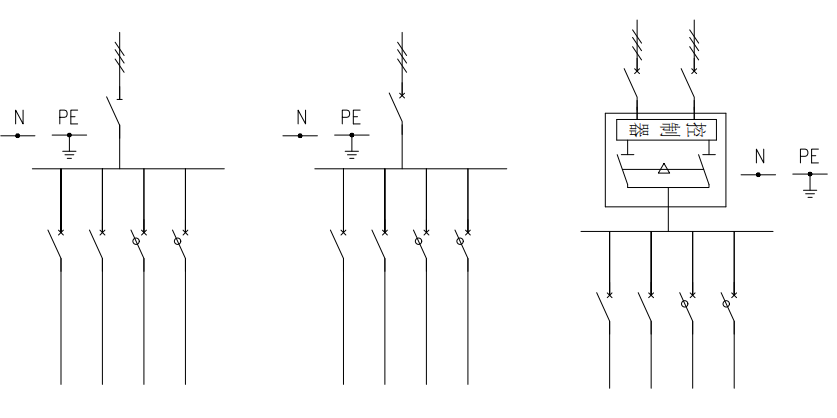

主要元器件：隔離開關、塑殼斷路器、微型斷路器、雙電源轉換開關

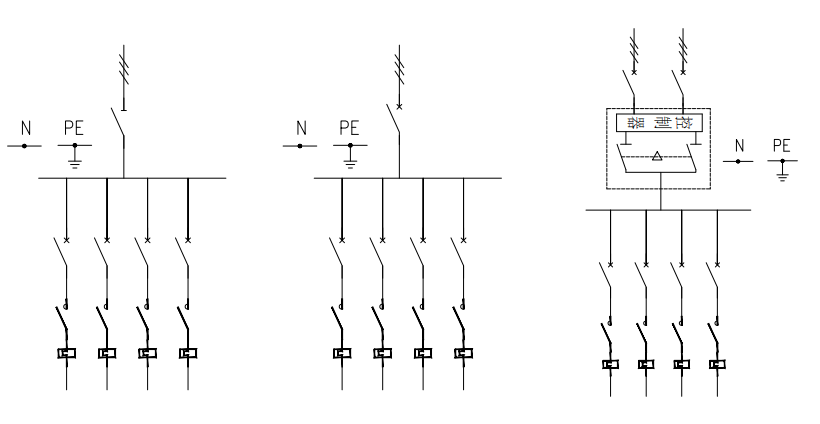

主要元器件：隔離開關、塑殼斷路器、微型斷路器、雙電源轉換開關、接觸器、熱繼電器

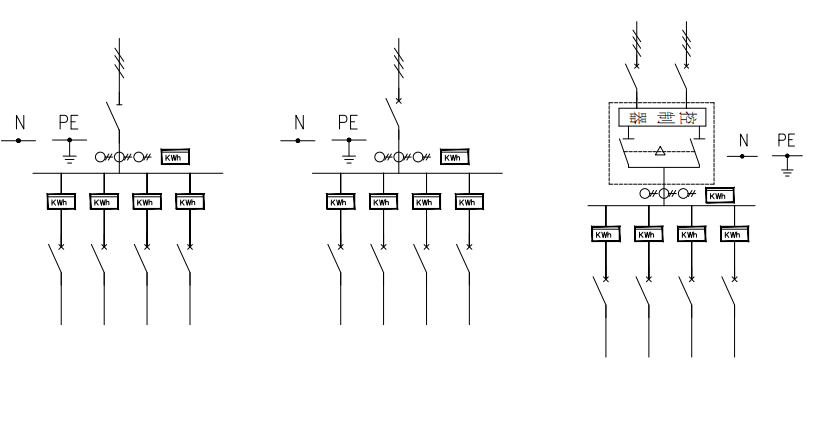

主要元器件：隔離開關、塑殼斷路器、微型斷路器、雙電源轉換開關、互感器、計量表
設計依據
該產品符合IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
技術參數
|
額定工作電壓（Ue） |
AC380V |
|
成套設備的額定電流（InA) |
630A～10A |
|
額定頻率fn(Hz) |
50Hz |
|
額定絕緣電壓Ui(V) |
AC660V |
|
輔助電路絕緣電壓Ui（V） |
AC500V |
|
主母線的額定電流（InA） |
630A～10A |
|
主母線的額定短時耐受電流（Icw） |
4kA＜Icw≤10kA |
|
額定沖擊耐受電壓Uimp（kV） |
主回路8kV；輔助回路 4kV |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥12.5mm |
|
過電壓類別 |
Ⅳ類 |
|
觸電保護類別 |
I類 |
|
污染等級 |
3級 |
|
外殼防護等級 |
IP30 (特殊要求可訂制） |
|
戶內型/戶外型 |
戶內型 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需更換柜體外殼，并參考相關標準保證箱體外殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

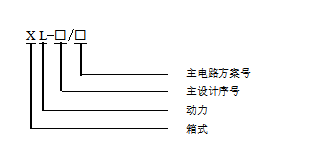

型號含義

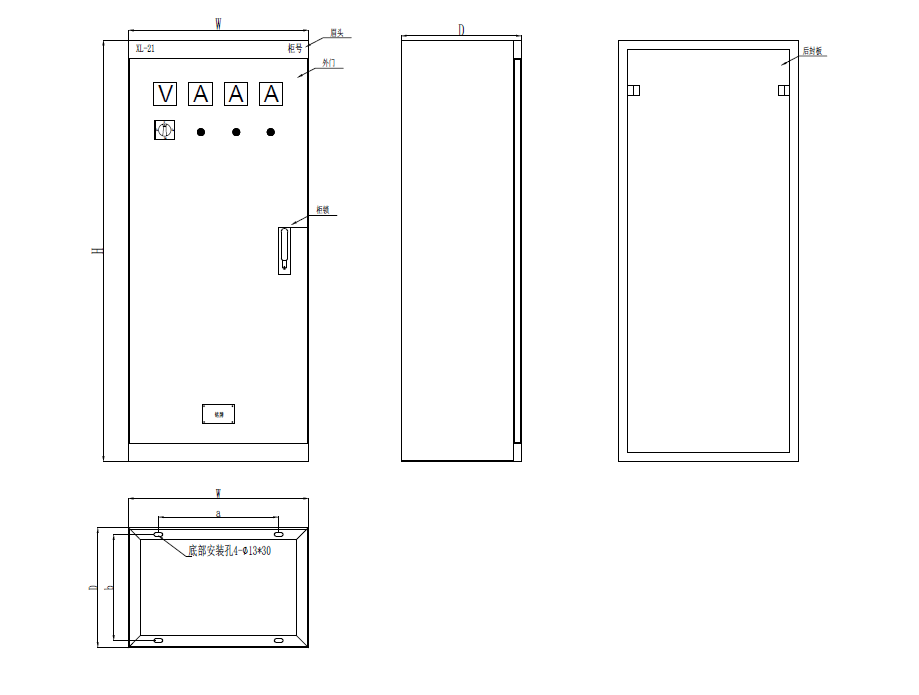

外觀結構

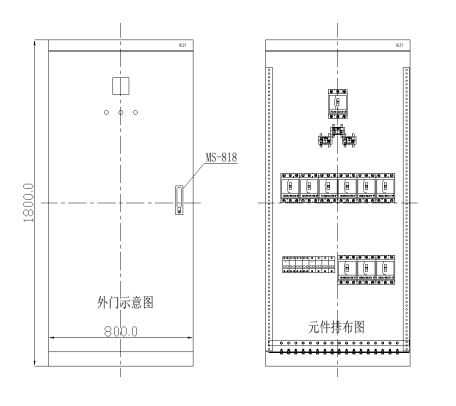

選型參考
|
配電柜XL常規尺寸表（mm） |
|||||
|
箱體尺寸 |
安裝孔孔距 |
安裝孔 |
|||
|
W |
H |
D |
a |
b |
孔徑 |
|
600 |
1500 1600 1700 1800 1500 1600 1700 1800 1600 1700 1800 |
400 400 400 400 400 400 400 400 400 400 400 |
W-200 |
D-50 |
Φ13*30 |
|
700 |
|||||
|
700 |
|||||
|
700 |
|||||
|
700 |
|||||
|
800 |
|||||
|
800 |
|||||
|
800 |
|||||
|
可根據方案不同相應變化 |
|||||
訂貨須知
系統原理圖；
系統電壓等級；
額定功率；
計量單元；
外殼材質（冷軋鋼板/不銹鋼板）
顏色（標準RAL7035）
使用環境（戶內/戶外）
落地式安裝；
進出線方式；
負載性質；
特殊要求注明；
