低壓配電柜
產品概述
GGD系列低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分段能力高，動熱穩定性好、電氣方案靈活，組合方便、系列型、實用性強、結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。產品廣泛適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz,額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力，照明及配電設備的電能轉換、分配與控制之用。
性能特點
固定結構：通常采用固定式結構，安裝在室內的配電室內?？蚣苁焦耋w與柜門之間通過密封處理，配有隔板和護板增加安全防護等級；
裝機容量：適用于大電流的配電需求，安裝梁或安裝板均采用冷軋鋼板或者鍍鎂鋁鋅板制成，具有良好的機械強度和防護性能，滿足用戶大容量裝機需求；
安全保護：內置過載、短路和漏電保護功能，出現系統故障能夠及時切斷電路，防止電氣事故和設備損壞。
標識清晰：位置固定，配置功能獨特，配電柜內部的線路和設備具有清晰的標識，以便于操作和維護人員識別。
操作簡便：配有手動或自動操作機構，便于電路的接通和斷開。設計用于線路不頻繁轉換之用，滿足正常操作條件下的需求，便于用戶進行電路的開合操作。
易于維護：結構設計便于維護和檢修。標準化生產制造，確保產品的質量和可靠性。便于維護和檢修，提高設備的運行效率和使用壽命。
空間環保：適用于多種環境，不受場地限制。設計時考慮了空間利用率和環保因素，占地少，對環境的影響小。

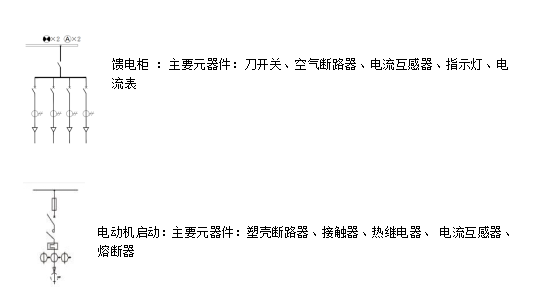

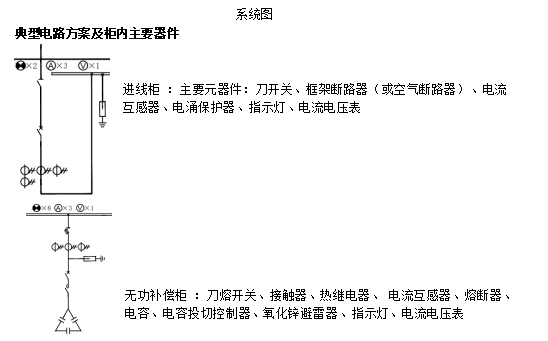

方案原理
設計依據
該產品符合IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
技術參數
|
額定工作電壓（Ue） |
380V |
|
成套設備的額定電流（InA) |
4000A～100A |
|
額定絕緣電壓（Ui） |
660V |
|
輔助電路絕緣電壓Ui（V） |
AC500V |
|
頻率： |
50Hz |
|
主母線的額定電流（InA） |
4000A～100A |
|
主母線的額定短時耐受電流（Icw） |
10kA＜Icw≤30kA |
|
額定沖擊耐受電壓Uimp（kV）： |
主電路8kV，輔助電路 4kV |
|
過電壓類別 |
Ⅳ類 |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥12.5mm |
|
觸電保護類別 |
Ⅰ類 |
|
污染等級 |
3級 |
|
戶內型/戶外型 |
戶內型 |
|
外殼防護等級 |
IP30 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護外殼，并參考相關標準保證箱體外殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

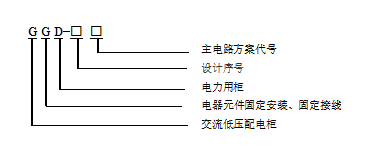

型號含義

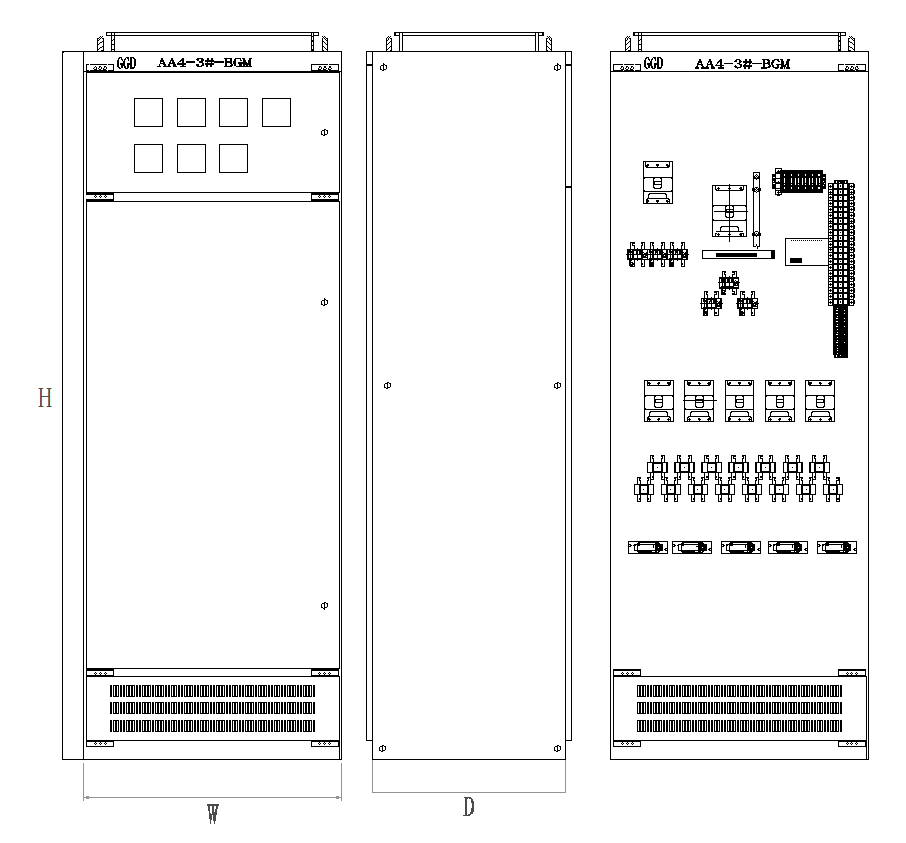

外觀結構
選型參考
|
GGD常規尺寸表 |
||
|
柜體尺寸 |
||
|
W |
H |
D |
|
600 |
2200 |
600 |
|
800 |
2200 |
600 |
|
1000 |
2200 |
600 |
|
600 |
2200 |
800 |
|
800 |
2200 |
800 |
|
1000 |
2200 |
800 |
|
可根據方案不同相應變化 |
||
訂貨須知

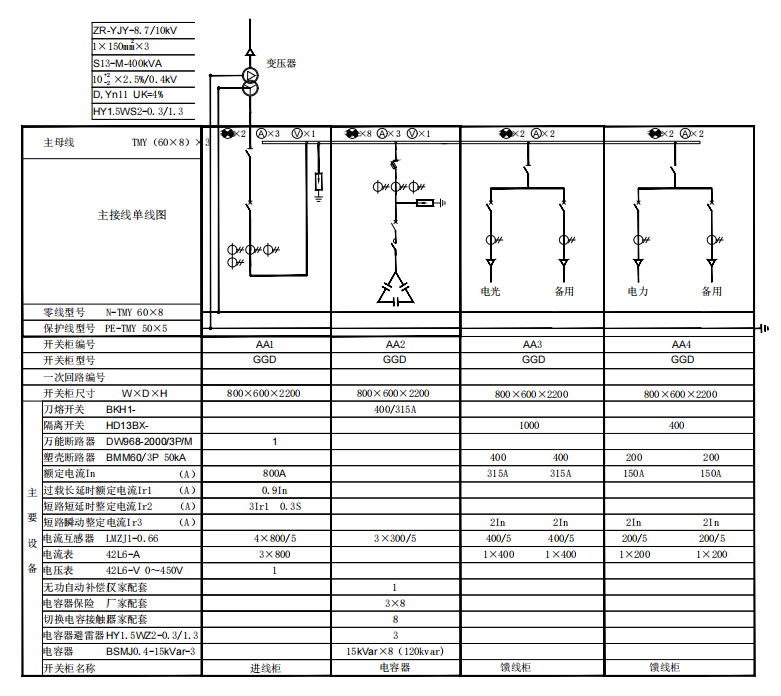

電力系統圖；
輔助電路電氣原理圖；
組合順序圖；
平面布置圖；
計量單元；
外殼材質（冷軋鋼板/2.0門板1.5箱體）
顏色（標準RAL7035）
使用環境（戶內）
落地安裝；
負載性質；
特殊要求注明；
