高壓變頻旁路柜
產品概述
BPF系列高壓變頻旁路柜，主要應用于10KV電力系統中，與高壓變頻柜配套，是一種用于高壓變頻器故障或檢修時，能夠保證高壓電動機可以正常工作的旁路供電設備，主要由高壓隔離開關、高壓真空斷路器、高壓真空接觸器、帶電顯示器、操作單元、連鎖機構、外殼以及導體等核心部分組成，高壓變頻旁路柜的切換方式主要有手動旁路和自動旁路兩種。手動旁路方式通過高壓隔離開關實現，而自動旁路方式則通過真空接觸器或真空斷路器來實現，這取決于負載的類型和允許的斷電時間。在實際應用中，高壓變頻旁路柜不僅用于異常保護和檢修時的安全隔離，還能通過工頻與變頻的切換實現變頻器的工作狀態，確保電機的連續運轉，從而提高設備運行的可靠性和穩定性。主要應用于發電廠、水廠、工礦企事業等諸多領域。
性能特點
結構設計：允許根據具體需求靈活配置和擴展，結構緊湊，節省空間，便于安裝在有限的空間內集成不同的功能單元；
快速切換：能夠在變頻器故障時迅速切換到旁路模式，最小化生產中斷時間，自動旁路柜可以實現自動切換，保證電機正常運行；
高可靠性：設計用于承受頻繁的切換操作，保證在各種工況下穩定運行，適用于各種環境條件，包括不同的溫度、濕度和海拔高度。
保護功能：配備過載、短路、過壓、欠壓等多種保護，提供清晰的隔離點和隔離指示，確保維護人員系統的安全。
智能控制：集成智能控制單元，實現自動切換和故障診斷，提高系統的智能化水平，能夠適應不同負載特性和工作條件，保證電動機的穩定運行。
易于維護：考慮維護便利，降低維護成本，該性能特點使其成為現代工業自動化不可或缺的組成部分，特別是在那些對連續生產和設備穩定性要求極高的場合。
高兼容性：設計考慮電磁兼容性，減少對其他設備的干擾，能夠與多種品牌和型號的高壓變頻器配合工作。
操作界面：提供清晰的操作界面，便于操作人員監控和控制，可能具備與中央控制系統或自動化網絡通信的能力。

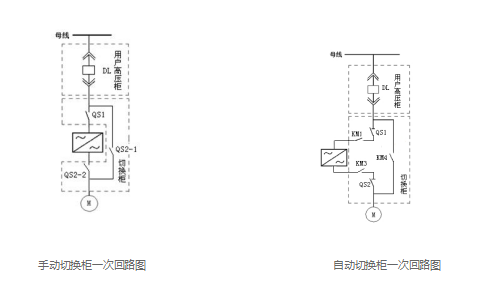

方案原理
設計依據
GB3906-9《13~35kV交流金屬封閉開關設備》
GB1984-89 《交流高壓斷路器》
GB11022-89 《高壓開關設備通用技術條件》
GB311.1-97 《高壓輸變電設備的絕緣配合》
GB763-90 《交流高壓電器在長期工作時的發熱》;
GB2706-89 《交流高壓電器動、熱穩定試驗方法》;
GB3309-89 《高壓開關設備在常溫下的機械試驗》;
GB4208-93 《外殼防護等級的分類》
技術參數
|
配用真空接觸器JCZ/CBX/VSC等型 |
|
|
額定電壓 |
7.2/12kV |
|
1min工頻耐受電壓 |
30/42kV |
|
額定沖擊耐受電壓（峰值） |
60/75kV |
|
額定頻率 |
50/60Hz |
|
額定電流 |
400A |
|
分支母線額定電流 |
400A |
|
額定短路開斷電流 |
4KA |
|
過載能力 |
120%一分鐘，150%立即保護 |
|
模擬量輸入 |
0~10V/4~20mA，任意設定 |
|
模擬量輸出 |
兩路0~10V/4~20mA可選 |
|
控制開關量輸入輸出 |
可按用戶要求擴展 |
|
防護等級 |
外殼為IP4X |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護外殼，并參考相關標準保證箱體外殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

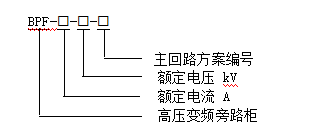

型號含義

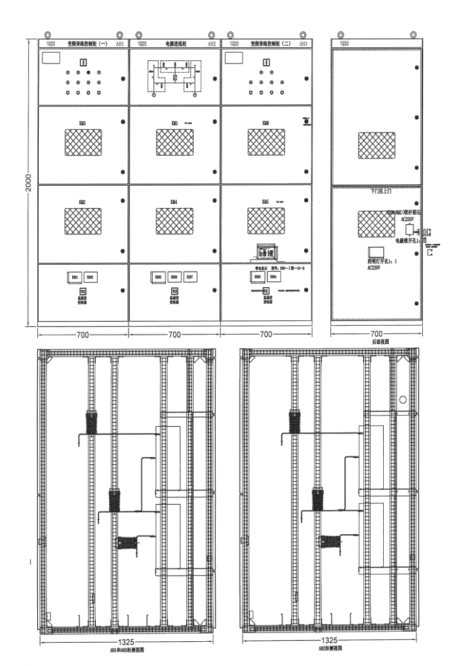

外觀結構

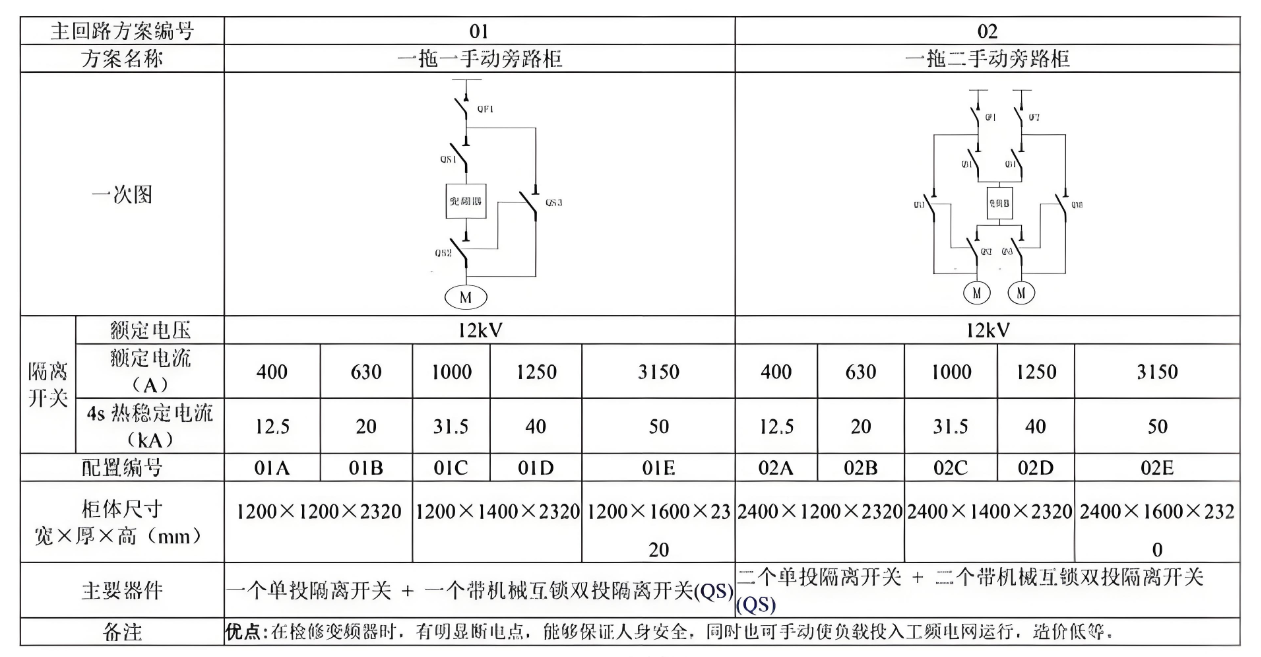

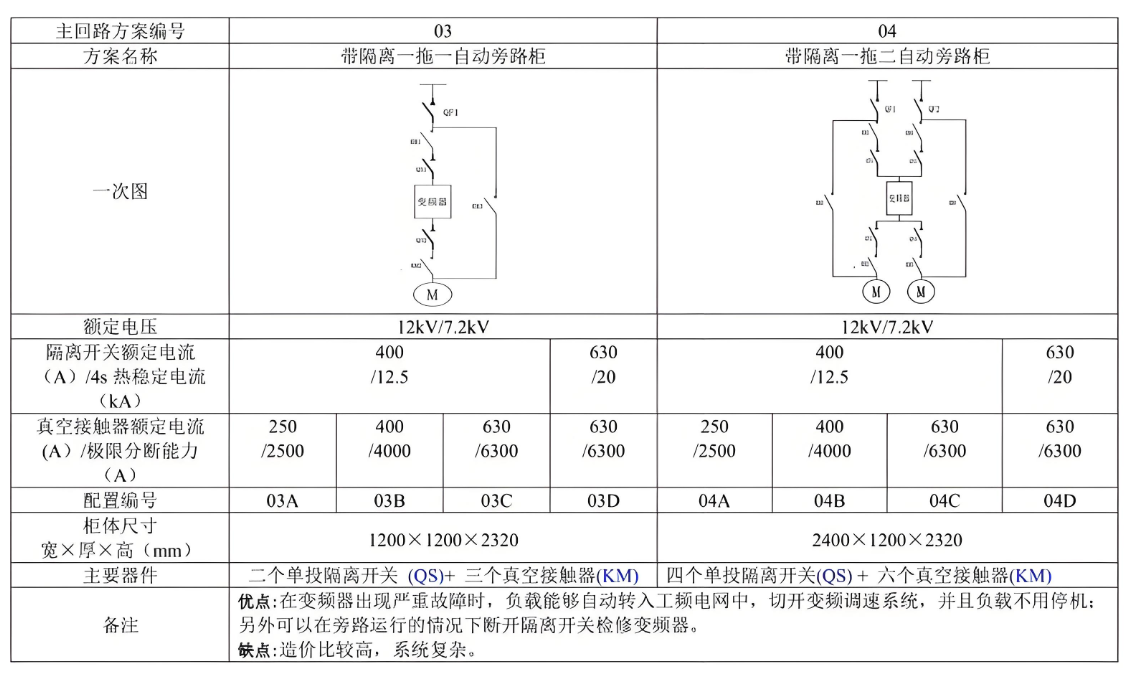

標準選型
訂貨須知
變頻柜電力系統圖；
變頻柜輔助電路電氣原理圖；
控制方式（手動控制/自動控制）
組合順序圖；
平面布置圖；
外殼材質（鍍鎂鋁鋅板）
顏色（標準RAL7035）
使用環境（戶內）
落地并序安裝；
負載性質；
特殊要求注明；
