混合式無功補償裝置
產品概述
ZHXK-SVGC系列混合式無功補償裝置應用于0.4KV電力系統中，由智能測控單元、SVG模塊、補償濾波模塊、結構框架組成一個獨立完整的智能補償單元。將傳統的電容補償與現代的靜止無功發生器優勢結合為一體，主要用于電能質量綜合性治理的工況現場，是一種對環境適應能力更強的動態無功補償裝置可以實現對系統無功功率的補償，三相不平衡的治理，有效抑制系統產生的諧波干擾，防止投切震蕩，產品廣泛應用于大型企業、商場、海岸港口、醫院、軌道交通、冶金、礦山、石油化工、大型建材、生產工廠、水利能源等諸多領域。
性能特點
模塊設計；混合式無功補償裝置采用模塊化組裝工藝，結構簡單合理，模塊組裝互換通用性強，可實現多種補償方案組合的標準化生產。
組裝工藝；吸收固定式開關柜和抽出式開關柜的結構優點，前期模塊進行量產，方案靈活互通，可以極大的提高生產效率從而保證交貨期。
快速響應；設備采用新型算法的控制單元，可以將SVG控制與無功補償控制結合集中控制，快速響應時間33μs，全響應時間<5ms
性價比高；充分發揮靜止無功發生器可以實現精準補償、補償單元容量大、成本低的優勢，從而實現靜止無功發生器和傳統補償的優點結合。
多種保護；具備靜止無功發生器和智能控制補償裝置的所有保護功能，可提供共補、分補和混補多種補償方式。

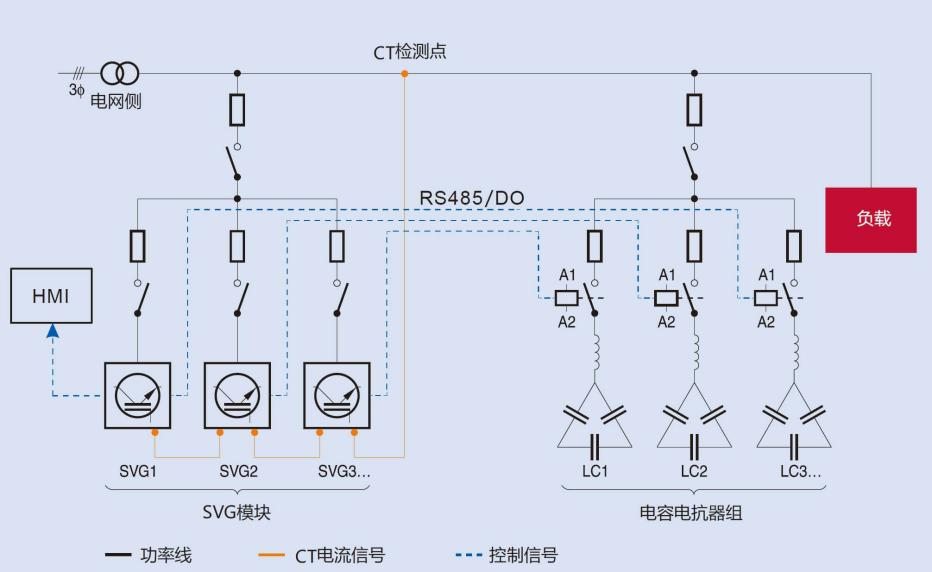

方案原理
設計依據
GB/T14549-1993 《電能質量:公用電網諧波》
GB/T15543-2008 《電能質量:三相電壓允許不平衡度》
GB/T12325-2008 《電能質量:供電電壓允許偏差》
GB7625.1-1998 《低壓電氣電子產品發出的諧波電流限值》
GB/T15576-1995 《低壓無功功率靜態補償裝置總技術條件》
技術參數
|
輸入電壓 |
380V/690V±10% |
|
電網頻率 |
50Hz |
|
接線方式 |
三相三線、三相四線 |
|
安裝方式 |
有源部分模塊化，無源根據需求定義 |
|
總補償容量 |
30~400KVar(柜式) |
|
無功輸出范圍 |
感性到容性無功，精確調節 |
|
無功輸出特性 |
電流源輸出 |
|
補償功能 |
功率因數、電壓閃變抑制 |
|
有效響應時間 |
瞬時相應<0.1ms，完全響應≤10ms |
|
特有技術 |
三電平控制，模塊化組合，按無功量補償(常規按功率因數補償) |
|
過載保護 |
自動限流在100%額定輸出 |
|
過載保護 效率 |
滿載時大于97% |
|
電流檢測方式 |
電流互感器取樣，DSP模數轉換、編碼 |
|
通信接口 |
RS232，RS485 |
|
通信協議 |
MODBUS-RTU |
應用環境
本產品工作場所海拔不超過5000米（1000米以上，每增加100米功率降低1%使用），工作溫度-10℃ ～ +45℃，相對濕度：日平均不大于95%，月平均不大于90%；
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

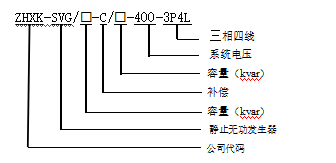

型號含義

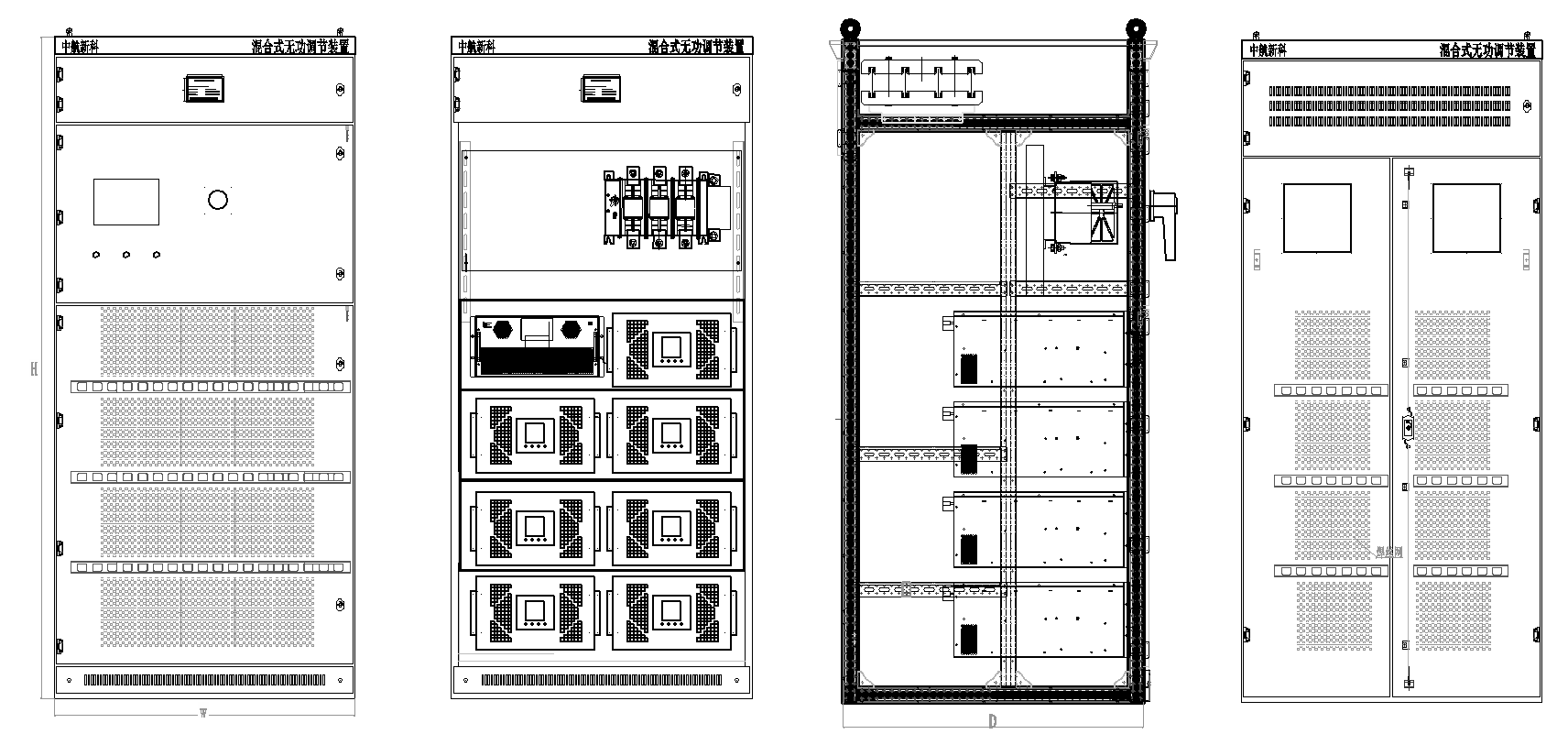

外觀結構
選型參考
|
型號規格 |
輸入電壓（V） |
SVG（kvar） |
無源容量（kvar） |
尺寸(W*D*H) |
|
ZHXK-SVG/50+C/400-3P3L |
380/690 |
50 |
400 |
800*800*2200 1000*800*2200 1000*1000*2200
|
|
ZHXK-SVG/50+C/300-3P3L |
380/690 |
50 |
300 |
|
|
ZHXK-SVG/100+C/400-3P3L |
380/690 |
100 |
400 |
|
|
ZHXK-SVG/50+C/300-3P4L |
380/690 |
50 |
300 |
|
|
ZHXK-SVG/50+C/400-3P4L |
480 |
50 |
400 |
|
|
ZHXK-SVG/100+C/300-3P4L |
480 |
100 |
300 |
|
|
ZHXK-SVG/100+C/400-3P4L |
480 |
100 |
400 |
|
|
ZHXK-SVG/150+C/540-3P4L |
480 |
150 |
540 |
訂貨須知
電力系統圖；
系統電壓等級；
補償容量；投切回路；回路容量；
極相（單相/三相）；
補償方式（共補/分補/混合補償）；
負載性質；
特殊要求注明；
