三相不平衡自動調節裝置
產品概述
ZHXK-SPC系列三相不平衡自動調節裝置應用于0.4KV低壓電力系統中，是一種用于治理配網三相不平衡、快速補償無功功率和諧波，實時穩定系統電壓，它能夠根據配網用戶由于不同時間段或不同負荷導致的配網三相不平衡電流，利用先進控制算法分離出不平衡電流的正負零序及無功，通過觸發功率器件，使逆變器發出與之相反的抵消電流，達到消除不平衡及補償無功的作用，優化電能質量、實現節能減排目的。
性能特點
性能穩定；解決由三相不平衡和無功功率造成的變壓器過載運行問題，延長變壓器壽命，提高變壓器運行效率。
降耗效果；使無功達到就地平衡，提高配電網實際輸出容量，改善用電環境，大幅降低低壓配電網線路損耗。
穩定電網；可以實時改善電壓質量，穩定系統電壓，整定系統電流，穩定電網線路，記錄電網事件量可以達到500條。
通訊遙控；GPRS 通訊可遠程遙控開關機、設置控制參數，并按照指定的頻率回傳電網與裝置數據到云端， 用戶可隨時查看監控電網與設備的狀態。
5英寸高清觸摸屏，實時顯示配電電能數據，做到電力數字化管理，同時支撐后臺系統軟件遠程在線升級。

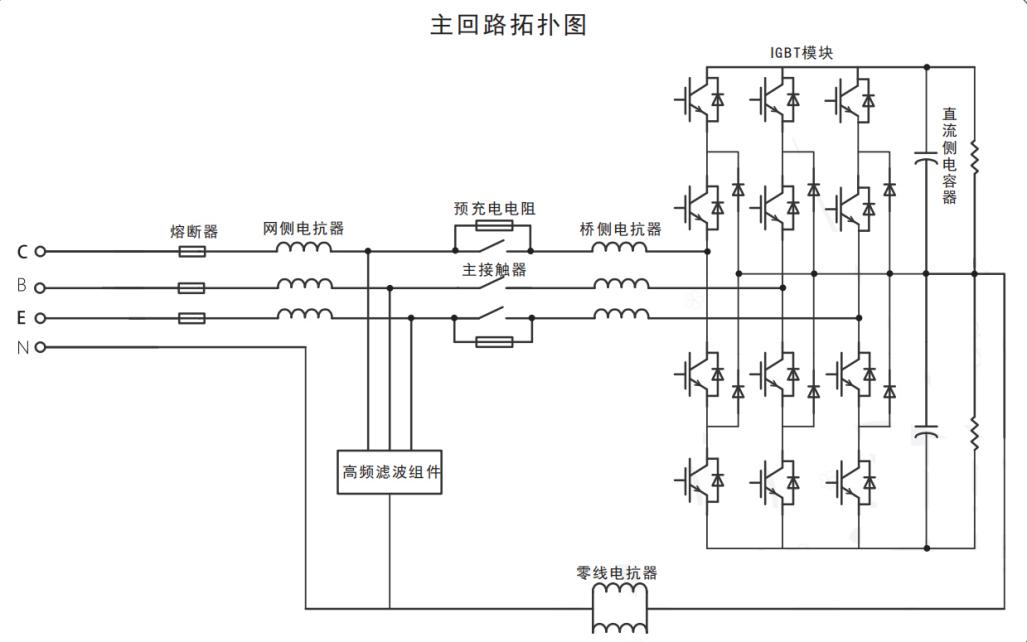

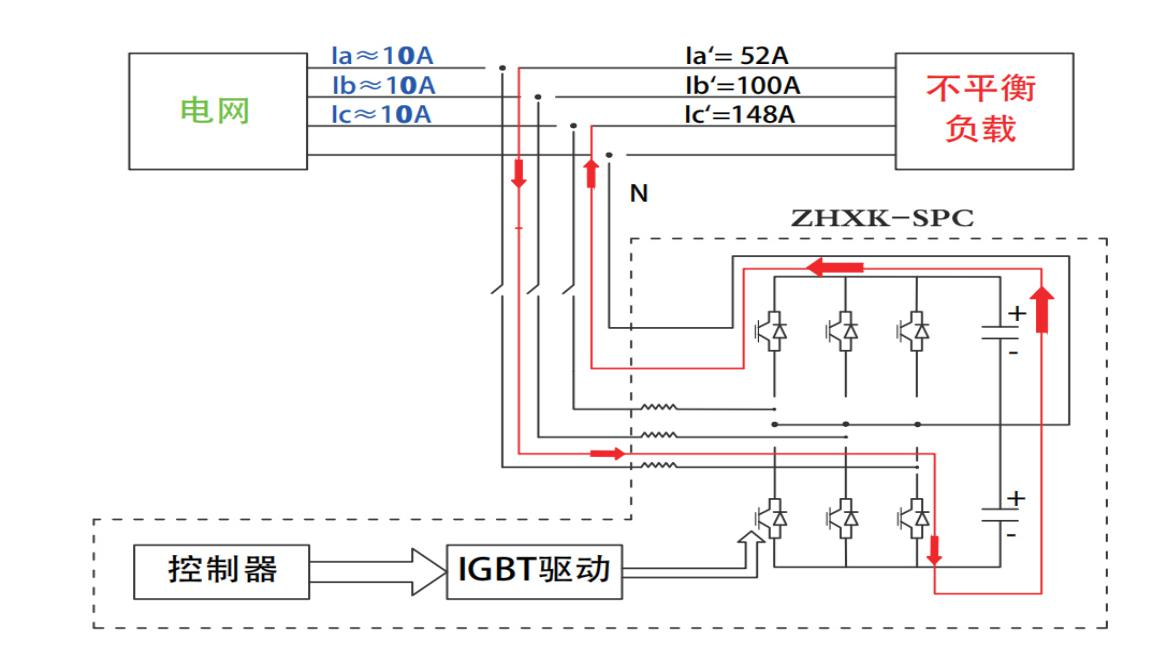

方案原理
設計依據
該產品符合IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
技術參數
|
工作電壓 |
三相400VAC±20％ |
|
|
工作頻率 |
50Hz，允許偏差±5% |
|
|
額定容量 |
25~200kvar |
|
|
濾波范圍 |
2~31次 |
|
|
濾波能力 |
＜5% THDI(額定容量） |
|
|
無功補償范圍 |
-0.98~+1（可調） |
|
|
無功補償能力 |
＞99%（額定容量） |
|
|
不平衡調節范圍 |
分相功率因數0.95~1（容量范圍內） |
|
|
不平衡調節能力 |
不平衡度≤3%（容量范圍內） |
|
|
響應時間 |
＜1ms |
|
|
全響應時間 |
＜10ms |
|
|
開關頻率 |
20kHz |
|
|
顯示內容 |
電量參數/專家參數/主接線圖/事件記錄/波形曲線等 |
|
|
顯示語言 |
中文/英文等 |
|
|
操作方式 |
面板觸摸/手自動開關 |
|
|
硬件接口 |
RS485/Etherner,光纖（可選），3G（可選） |
|
|
通訊協議 |
Modbus、CDT |
|
應用環境
環境溫度：-10℃~ +40℃;
相對濕度：5％～95％，無凝露;
海拔高度：≤1500m，1500～4000m 之間，根據GB/T3859.2，每增加100m，功率降低1%
環境條件：無有害氣體和蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動;
戶外安裝：上下出風口至少要保留15cm 空間，機柜前后至少保留60cm空間以方便維護
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決
型號含義
外觀結構
選型參考
|
型號規格 |
容量（kvar） |
外形尺寸（H*W*L） |
|
ZHXK-SPC-50-400 |
50 |
650*490*325 650*490*325 650*490*325 650*490*325 2000*800*1000 |
|
ZHXK-SPC-100-400 |
100 |
|
|
ZHXK-SPC-125-400 |
125 |
|
|
ZHXK-SPC-150-400 |
150 |
|
|
ZHXK-SPC-200-400 |
200 |
訂貨須知
電力系統圖；
系統電壓等級；
系統運行參數（效果最佳）
負載性質；
特殊要求注明；
