ZHXK-LPF設備級濾波器主要應用于0.4KV低壓電力系統中,主要由電感部分、電容部分、電阻部分、監測系統、控制部分等核心元件組成,可以解決和優化變頻系統、司服系統、中頻爐系統、UPS系統或其他3相6脈整流電路電能質量而專項開發的一種設備級就地無源諧波濾波裝置,對于任何3相6脈整流電路,能夠保證其諧波電流崎變率(THID)小于 16%或 10%。設備級濾波器采用獨特的設計,從根本上解決3相6脈整流電路的諧波電流問題,并且不會帶來任何不良影響。
性能特點
性能穩定;濾除諧波效果可以達到80%以上,減少負載回饋諧波,抑制高頻諧波,確保諧波電流畸變率THDK10% 提高系統可靠性。
節能效果;用于各種6脈整流器的設備,逆變電路,有較好的節能效果,減少了注入系統的諧波損耗,從而節約了電力能源的損耗。
保護負載;將系統中的整流設備產生的諧波與負載進行隔離,保證了負載的應用環境,使其運行溫度正常從而延長負載使用壽命。
功率因數;設備可以有效提高系統的功率因數,可以將系統功率因數保持在超前0.95到0.98之間,同時可以有效抑制系統無線電傳到的干擾。
結構簡單;設備級濾波器結構設計合理,簡單便攜,同時適合戶內外多樣式的現場安裝需求,便于工廠組裝以及現場施工。
方案原理

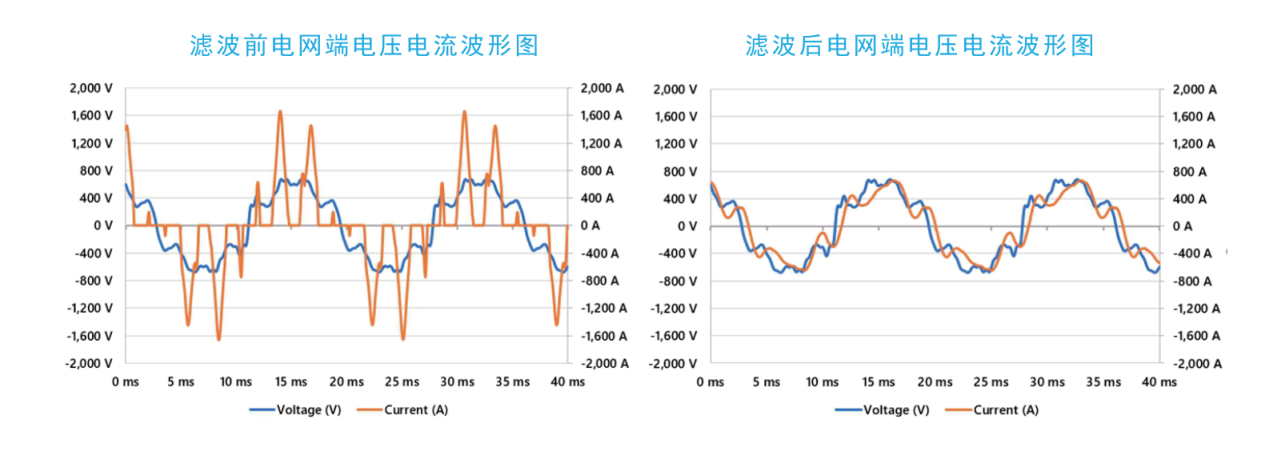

變頻器前級濾波保護裝置采用高頻的有取向硅鋼片、高線性度設計,保障電機安全穩定運行。
增強型薄膜電容器無壓力應對大電流,高頻環境低損耗、發熱小。
裝置自帶過熱保護、過流保護、短路保護功能顯示功能齊全,安裝方便。
解決設備測諧波問題,滿足IEEE-519諧波限值,THDi小于5%,保證設備的電能質量。
特定情況下可穩定電壓,起到節能效果,現場安裝不需任何調試、即插即用。

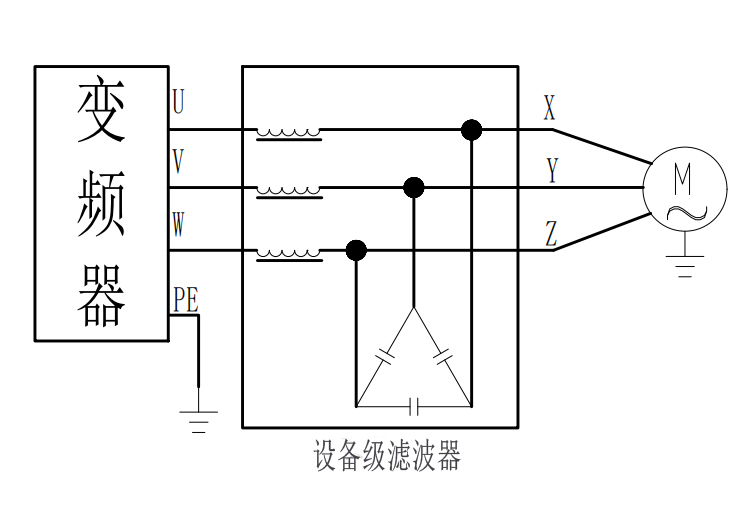

變頻器后端設備級濾波器采用高頻的有取向硅鋼片、高線性度設計,保障電機安全穩定運行。增強型薄膜電容器無壓力應對大電流,高頻環境低損耗、發熱小。
裝置自帶過熱保護、過流保護、短路保護功能:顯示功能齊全,安裝方便。

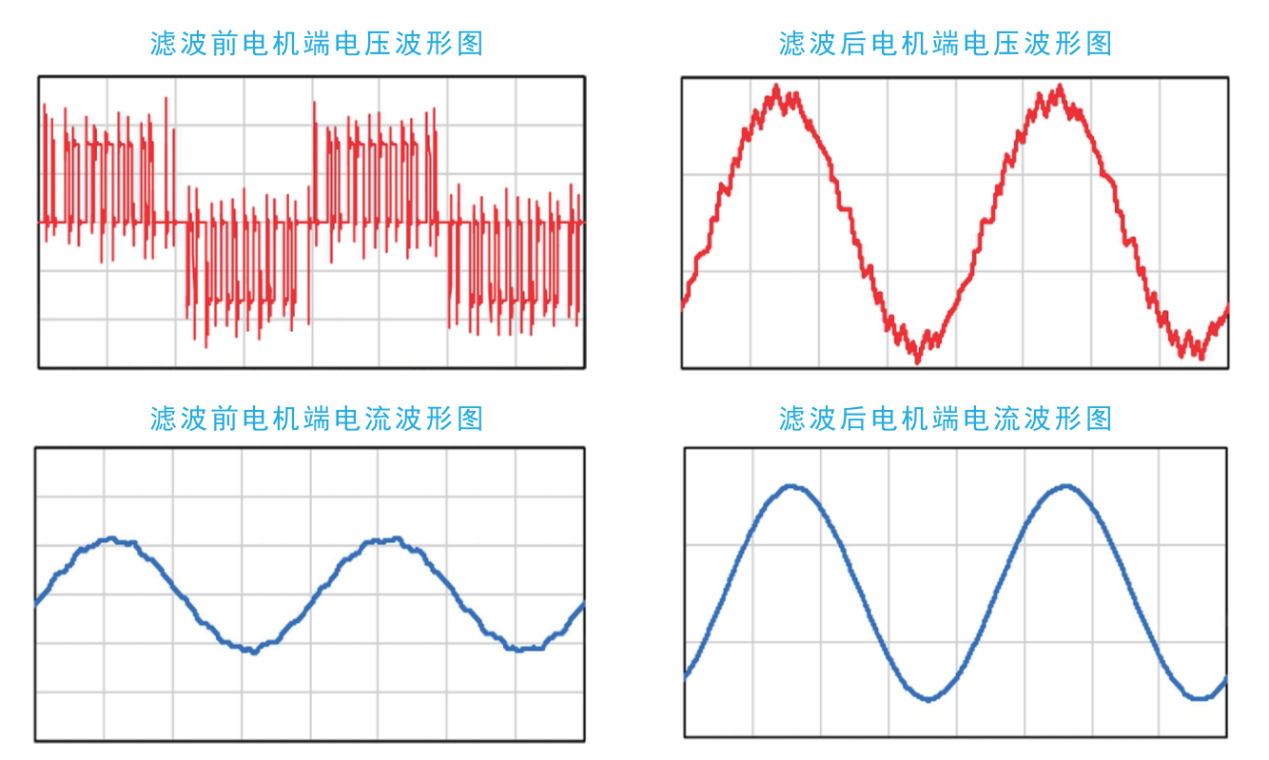

將PWM波形轉變為正弦波,改善電機用電質量,諧波電壓畸變率含量降低至5%以下。
降低變頻器輸出PWM脈沖電壓沖擊,減少電機端發生行波反射現象,防止電機絕緣擊穿,造成電纜爆裂,減少高頻集膚效應,減少電纜的線損和電機的銅損,減少高頻渦流效應,降低電機鐵芯的鐵損,降低電機發熱與絕緣老化,較少對電機軸承造成損傷。
依據標準
IEC60439-1:1992《低壓成套開關設備和控制設備》
GB 7251.1-1997《型式試驗和部分型式試驗成套設備》
IEEE-519《電力系統諧波控制的建議做法和要求》
技術參數
|
系統電源 |
0.4KV/0.69KV |
|
|
過載能力 |
承受150%額定電流,60 秒,間隔 10 分鐘 |
|
|
功率因數 |
在50% ~ 100%負荷范圍內,0.95 超前~0.98 滯后; |
|
|
容量 |
匹配變頻器額定功率 |
|
|
輸出電壓 |
在整個負載范圍內,電壓升高與降低數值小于輸入電壓的5% |
|
應用環境
本產品工作場所海拔不超過2000米,環境溫度-25℃ ~ +55℃,相對濕度:日平均不大于95%,月平均不大于90%;
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染,無導電性或者爆炸性塵埃,運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置,如受潮或者凝露,為避免短路,切忌第一時間通電試驗,需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件,如果實際使用環境不同于上述正常環境條件,由用戶與制造商協商解決。

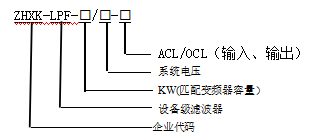

型號含義
外觀結構
選型參考
|
型號規格 |
輸入/輸出 |
變頻功率KW |
電壓KV |
外形尺寸(W*D*H) |
|
ZHXK-LPF-5.5/0.4-ALC |
輸入 |
5.5 |
0.4 |
500*400*1000 600*600*1250 600*600*1250 600*600*1250 600*600*1250 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 600*600*1250 600*600*1250 600*600*1250 600*600*1250 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 |
|
ZHXK-LPF-7.5/0.4-ALC |
輸入 |
7.5 |
0.4 |
|
|
ZHXK-LPF-11/0.4-ALC |
輸入 |
11 |
0.4 |
|
|
ZHXK-LPF-15/0.4-ALC |
輸入 |
15 |
0.4 |
|
|
ZHXK-LPF-18.5/0.4-ALC |
輸入 |
18.5 |
0.4 |
|
|
ZHXK-LPF-22/0.4-ALC |
輸入 |
22 |
0.4 |
|
|
ZHXK-LPF-30/0.4-ALC |
輸入 |
30 |
0.4 |
|
|
ZHXK-LPF-37/0.4-ALC |
輸入 |
37 |
0.4 |
|
|
ZHXK-LPF-45/0.4-ALC |
輸入 |
45 |
0.4 |
|
|
ZHXK-LPF-55/0.4-ALC |
輸入 |
55 |
0.4 |
|
|
ZHXK-LPF-75/0.4-ALC |
輸入 |
75 |
0.4 |
|
|
ZHXK-LPF-90/0.4-ALC |
輸入 |
90 |
0.4 |
|
|
ZHXK-LPF-110/0.4-ALC |
輸入 |
110 |
0.4 |
|
|
ZHXK-LPF-132/0.4-ALC |
輸入 |
132 |
0.4 |
|
|
ZHXK-LPF-160/0.4-ALC |
輸入 |
160 |
0.4 |
|
|
ZHXK-LPF-200/0.4-ALC |
輸入 |
200 |
0.4 |
|
|
ZHXK-LPF-220/0.4-ALC |
輸入 |
220 |
0.4 |
|
|
ZHXK-LPF-250/0.4-ALC |
輸入 |
250 |
0.4 |
|
|
ZHXK-LPF-280/0.4-ALC |
輸入 |
280 |
0.4 |
|
|
ZHXK-LPF-315/0.4-ALC |
輸入 |
315 |
0.4 |
|
|
ZHXK-LPF-5.5/0.4-OLC |
輸出 |
5.5 |
0.4 |
|
|
ZHXK-LPF-7.5/0.4-OLC |
輸出 |
7.5 |
0.4 |
|
|
ZHXK-LPF-11/0.4-OLC |
輸出 |
11 |
0.4 |
|
|
ZHXK-LPF-15/0.4-OLC |
輸出 |
15 |
0.4 |
|
|
ZHXK-LPF-18.5/0.4-OLC |
輸出 |
18.5 |
0.4 |
|
|
ZHXK-LPF-22/0.4-OLC |
輸出 |
22 |
0.4 |
|
|
ZHXK-LPF-30/0.4-OLC |
輸出 |
30 |
0.4 |
|
|
ZHXK-LPF-37/0.4-OLC |
輸出 |
37 |
0.4 |
|
|
ZHXK-LPF-45/0.4-OLC |
輸出 |
45 |
0.4 |
|
|
ZHXK-LPF-55/0.4-OLC |
輸出 |
55 |
0.4 |
|
|
ZHXK-LPF-75/0.4-OLC |
輸出 |
75 |
0.4 |
|
|
ZHXK-LPF-90/0.4-OLC |
輸出 |
90 |
0.4 |
|
|
ZHXK-LPF-110/0.4-OLC |
輸出 |
110 |
0.4 |
|
|
ZHXK-LPF-132/0.4-OLC |
輸出 |
132 |
0.4 |
|
|
ZHXK-LPF-160/0.4-OLC |
輸出 |
160 |
0.4 |
|
|
ZHXK-LPF-200/0.4-OLC |
輸出 |
200 |
0.4 |
|
|
ZHXK-LPF-220/0.4-OLC |
輸出 |
220 |
0.4 |
|
|
ZHXK-LPF-250/0.4-OLC |
輸出 |
250 |
0.4 |
|
|
ZHXK-LPF-280/0.4-OLC |
輸出 |
280 |
0.4 |
|
|
ZHXK-LPF-315/0.4-OLC |
輸出 |
315 |
0.4 |
|
|
ZHXK-LPF-355/0.4-OLC |
輸出 |
355 |
0.4 |
|
|
ZHXK-LPF-400/0.4-OLC |
輸出 |
400 |
0.4 |
訂貨須知
電力系統圖;
系統電壓等級;
匹配治理設備參數;
極相(單相/三相);
系統運行參數(效果最佳)
負載性質;
特殊要求注明;
