進出線電抗器
ACL、OCL輸入、輸出電抗器作為用于與變頻器的進、出端相串聯，作為變頻器的進線電抗器和出線電抗器。變頻器在工作時會產生較大的諧波，如果不裝進線電抗器，將大大縮短變頻器及其他設備的使用壽命，諧波干擾嚴重時，會導致有些設備不能正常運行，加裝進線電抗器后將大大降低各諧波的含量，提高電網的功率因數，保證變頻器及其他負載的安全運行，確保其他設備不受諧波干擾影響:加裝出線電抗器可以鈍化變頻器輸出電壓(開關頻率)的陡度，減少逆變器中的功率元件的擾動和沖擊。而且ACL、OCL輸入、輸出電抗器在負載合閘瞬間能夠有效抑制回路浪涌，保護回路中的變頻器裝置及其他元器件免受過流沖擊。
性能特點
均為鐵芯干式電抗器
鐵芯采用優質冷軋硅鋼片
長期運行電感不偏移、低噪音、高效
先進的生產工藝流程，有效增加了機械強度，有效防潮
夾件、緊固件等采用非磁性材料并完全接地和絕緣，有效降低漏磁、渦流產生的附加損耗，運行節能
減少變頻器對電網的傳導干擾
解決變頻器長線輸出震蕩問題，避免過高的震蕩電壓對電機造成傷害

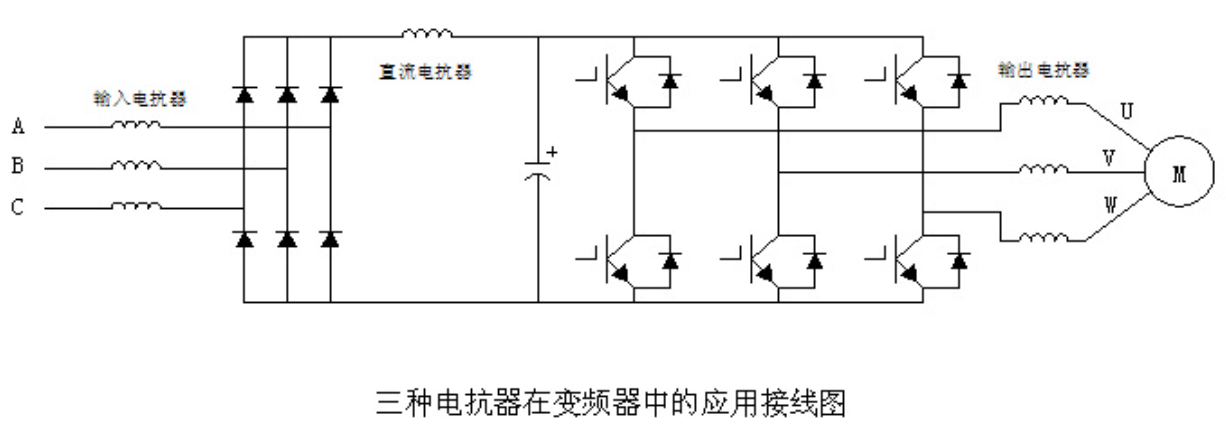

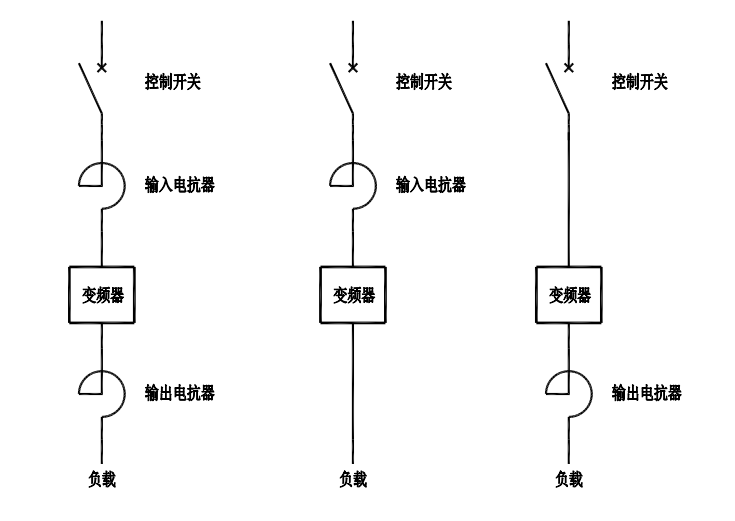

方案原理
設計依據
GB/T 1094.6-2011《電力變壓器第6部分:電抗器》
GB10229《電抗器國家標準》
JB/T 5346-1998 《串聯電抗器》
技術參數
|
額定電壓 |
450v |
|
額定工作電流 |
1A ~1500A |
|
額定頻率 |
50/60Hz |
|
容量（KW） |
根據變頻器額定容量配比 |
|
相數 |
三相 |
|
絕緣等級 |
F級 |
|
防護等級 |
IP00,戶內安裝使用 |
|
耐壓試驗 |
繞組對地3kV/min |
|
溫升 |
80K |
|
線性度 |
1.8In |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃ ～ +40℃，相對濕度：日平均不大于95%，月平均不大于90%；
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

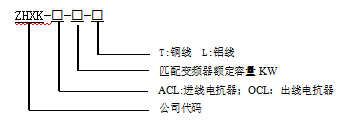

型號含義

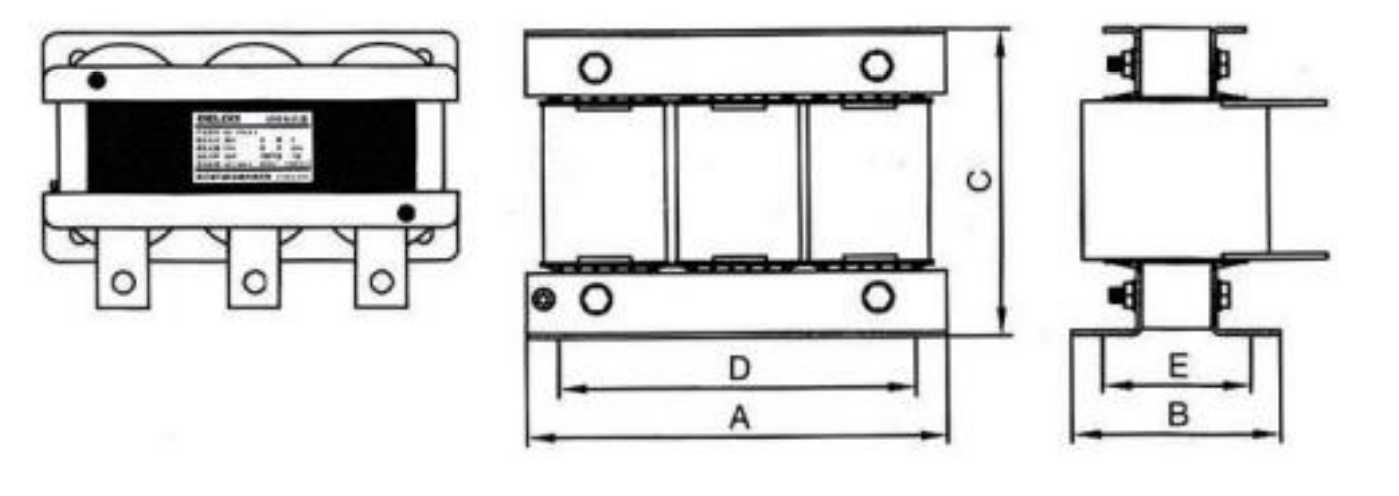

外觀結構
選型參考
|
規格型號 |
額定電流(A) |
變頻器功率（KW） |
壓降(V) |
外形尺寸（A*B*C） |
安裝尺寸(D*E) |
|
ZHXK-ACL/OCL-3.7KW |
10 |
0.75-3.7 |
ACL 2% 4.4V OCL 1% 2.2V |
150*110*140 |
135*70 |
|
ZHXK-ACL/OCL-5.5KW |
15 |
5.5 |
150*110*140 |
135*70 |
|
|
ZHXK-ACL/OCL-7.5KW |
20 |
7.5 |
150*110*140 |
135*70 |
|
|
ZHXK-ACL/OCL-11KW |
30 |
11 |
180*120*160 |
135*75 |
|
|
ZHXK-ACL/OCL-15KW |
40 |
15 |
180*120*160 |
135*75 |
|
|
ZHXK-ACL/OCL-18.5KW |
50 |
18.5 |
180*130*160 |
135*75 |
|
|
ZHXK-ACL/OCL-22KW |
60 |
22 |
210*230*170 |
135*85 |
|
|
ZHXK-ACL/OCL-30KW |
80 |
30 |
210*230*170 |
180*90 |
|
|
ZHXK-ACL/OCL-37KW |
90 |
37 |
230*150*200 |
180*90 |
|
|
ZHXK-ACL/OCL-45KW |
120 |
45 |
230*150*200 |
180*100 |
|
|
ZHXK-ACL/OCL-55KW |
150 |
55 |
230*150*200 |
180*100 |
|
|
ZHXK-ACL/OCL-75KW |
200 |
75 |
245*200*215 |
180*100 |
|
|
ZHXK-ACL/OCL-90KW |
220 |
90 |
245*200*215 |
135*87 |
|
|
ZHXK-ACL/OCL-110KW |
250 |
110 |
245*200*215 |
135*87 |
|
|
ZHXK-ACL/OCL-132KW |
300 |
132 |
245*200*215 |
135*87 |
|
|
ZHXK-ACL/OCL-160KW |
330 |
160 |
245*220*215 |
135*125 |
|
|
ZHXK-ACL/OCL-200KW |
450 |
200 |
245*220*215 |
135*125 |
|
|
ZHXK-ACL/OCL-250KW |
600 |
250 |
245*220*215 |
135*125 |
|
|
ZHXK-ACL/OCL-315KW |
660 |
315 |
245*220*215 |
135*125 |
|
|
ZHXK-ACL/OCL-400KW |
800 |
400 |
310*240*270 |
190*150 |
訂貨須知
電力系統圖；
系統電壓等級；
匹配變頻器容量；
傳輸線路長度（≤200米/≥200米）；
極相（單相/三相）；
繞組材質（T銅/L鋁）
負載性質；
特殊要求注明；
