低電壓調節裝置
產品概述
ZHXK-LVR系列低電壓調節裝置應用于0.4KV低壓電力系統末端線路中，針對供電半徑長、負荷變化大而造成供電末端電壓低的情況進行治理，實時檢測設備的輸入電壓與輸出電壓，電壓補償模塊根據實際輸入電壓的數值投入相應的抬升電壓，從而給用電端合格的電壓，使負載正常工作，該產品可有效解決配網末端電壓低的問題，保證供電正常，投資成本低，補償速度快，效果好。通過觸發功率器件，發出與之相反的抵消電流，達到優化電能質量、實現節能減排目的。
性能特點
運行穩定；采用換向繼電器，可實現8檔升壓；8檔降壓；輸出每檔切換為5Vrms，切換過程， 電網不中斷，不突變。
旁路功能；采用晶閘管過零切換，配合繼電器旁路，換檔快， 損耗低，壽命長，輸出無沖擊，調壓、旁路可手動切換；
保護功能；具有輸出過載保護，變壓器過溫保護，輸出短路保護等，帶內部變壓器過流保護，內部出現短路等故障時， 可保障設備處于安全狀態；
節能模式；設備自帶溫控風扇，環境溫度較低時自然冷卻， 以便節能，高溫時自動進行強迫風冷；不調壓時自動處于旁路模式， 以便節能；
穩定輸出；輸入電壓低至150Vrms（輸出183Vrms），仍可按額定容量工作，低至維持電壓為90Vrms，低于維持電壓后停止輸出，帶維修旁路；
補償功能；可選電容無功補償功能，根據負載情況， 自動實現過零投切，并有電容組的過流保護，補償效果穩定。
人機界面；采用DSP進行智能控制保護，實時故障診斷，自帶LCD，可查看故障記錄，自帶WIFI模塊，方便維護，可擴展485模塊，GPRS模塊。

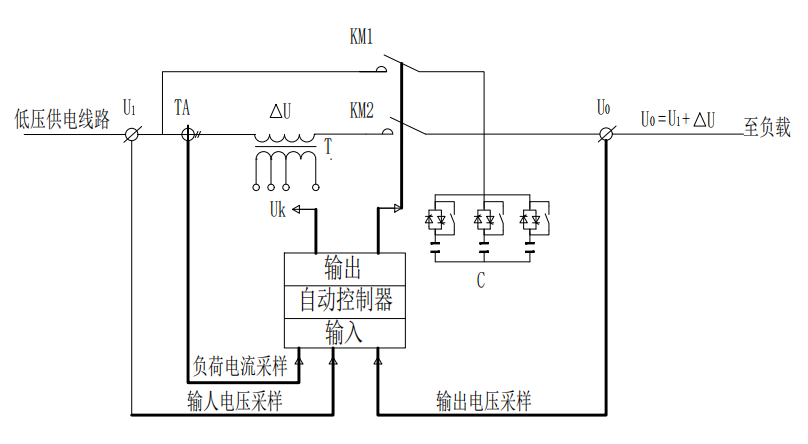

方案原理
設計依據
GB/T14549-1993 《電能質量:公用電網諧波》
GB/T15543-2008 《電能質量:三相電壓允許不平衡度》
GB/T12325-2008 《電能質量:供電電壓允許偏差》
GB7625.1-1998 《低壓電氣電子產品發出的諧波電流限值》
GB/T15576-1995 《低壓無功功率靜態補償裝置總技術條件》
技術參數
|
輸入電壓 |
單相:175V-265V 三相四線:175V-265V(相電壓)300V-456V(線電壓) |
|
頻率 |
50HZ/60HZ |
|
輸出功率容量 |
10kVA~100kVA |
|
電壓調節范圍 |
0~20% |
|
調壓精度 |
1-5%(可調) |
|
工頻耐受電壓 |
2500V |
|
1.2/50μs沖擊電壓 |
4900V |
|
滿負載效率 |
≥98% |
|
空載損耗 |
≤50W |
|
滿載損耗 |
≤90W |
|
防護等級 |
IP45 |
|
保護功能 |
過壓、過流、缺相、相序 |
|
響應時間 |
≤1.5s |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃ ～ +50℃，相對濕度：日平均不大于95%，月平均不大于90%；
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

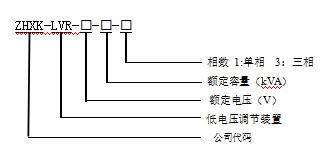

型號含義

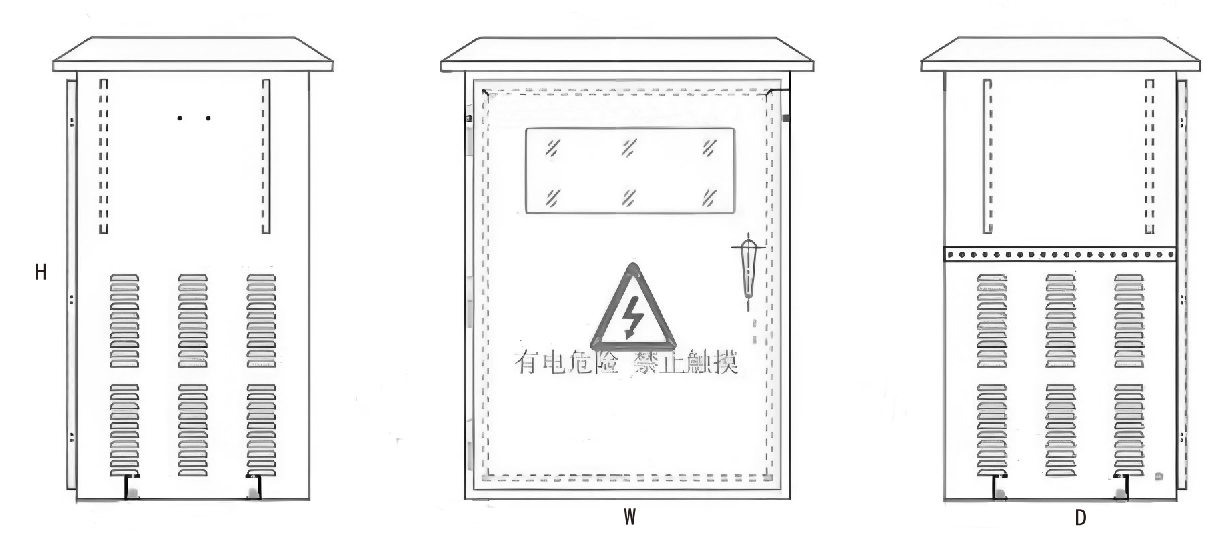

外觀結構
選型參考
|
型號規格 |
額定容量（kVA） |
輸入電壓（V） |
輸出電壓（V） |
外形尺寸（W*D*H） |
|
ZHXK-LVR-230-10-1 |
10 |
I檔：188~198V II檔：176~187V |
220 |
650*500*880 700*500*880 800*550*1000 |
|
ZHXK-LVR-230-20-1 |
20 |
220 |
||
|
ZHXK-LVR-230-30-1 |
30 |
220 |
||
|
ZHXK-LVR-230-50-1 |
50 |
220 |
||
|
ZHXK-LVR-230-80-1 |
80 |
220 |
||
|
ZHXK-LVR-230-100-1 |
100 |
220 |
||
|
ZHXK-LVR-450-10-3 |
10 |
I檔：325~343V II檔：305~324V |
380 |
650*500*880 700*500*880 800*550*1000 |
|
ZHXK-LVR-450-20-3 |
20 |
380 |
||
|
ZHXK-LVR-450-30-3 |
30 |
380 |
||
|
ZHXK-LVR-450-50-3 |
50 |
380 |
||
|
ZHXK-LVR-450-80-3 |
80 |
380 |
||
|
ZHXK-LVR-450-100-3 |
100 |
380 |
||
|
ZHXK-LVR-450-10-3 |
10 |
380 |
電力系統圖；
系統電壓等級；
系統運行參數（效果最佳）
負載性質；
特殊要求注明；
