智能水泵控制箱
產品概述
供水設備是為解決由于壓力不足，無法到達用戶用水的高度或流量，而專門研發設計的新型環保節能的專業設備。供水設備可分以下幾種，水箱供水設備，無塔供水設備，消防供水設備，變頻恒壓供水設備，通過該系統可實現對水泵的開停、主排水管路的流量、水泵排水管的壓力、水倉的水位等信號的實時監測，并能通過該系統實現三臺主水泵的自動、手動控制并和PLC監控系統的聯網運營,實現地面監控。
性能特點
每臺水泵具有遠程、自動、半自動、手動操縱方式。
本系統采用進口PLC，穩當性高，使用壽命長，能連續運行工作，操作維護簡便等特點。
本系統通過以太網與工業環網系統相接，使調度指揮人員隨時了解水泵的工作處境及水倉水位處境，便于調度指揮，提高工作效率。
通過PLC主機可在地面實現對水泵舉行遙控，并可以對水泵自動操縱系統舉行編程，得志客戶需求。
檢測電機電流、電壓、三相繞組溫度和軸承溫度;2操縱水泵電機的起動、中斷，檢測高爆開關分合閘狀態;
人機界面顯示的內容豐富、形象、直觀，操作簡樸、易懂，提高了系統的自動化程度和智能程度;
根據不同時期的概括處境，可以對軟件的運行參數舉行調整，以適應繁雜的處境，提高了系統的適應性;
軟件對操作權限舉行了劃分，不同的值班人員具有不同的操作權限，從而舉行不同的操作。

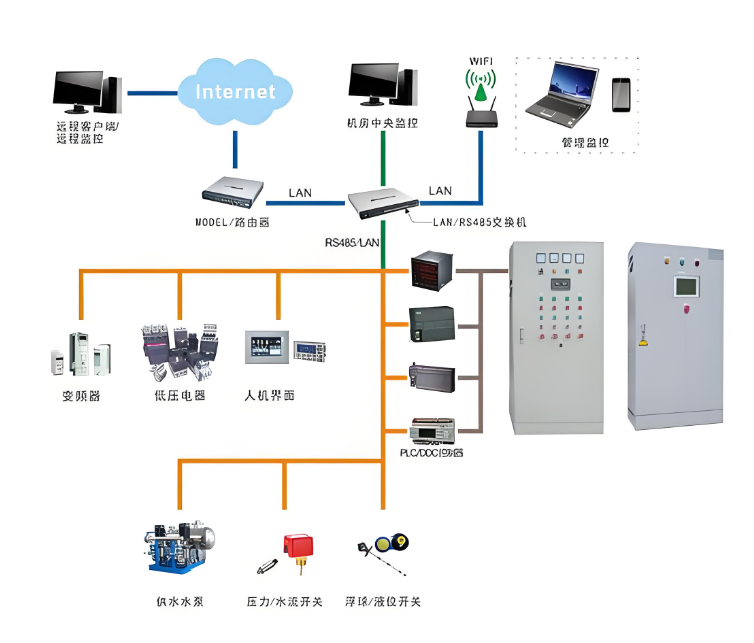

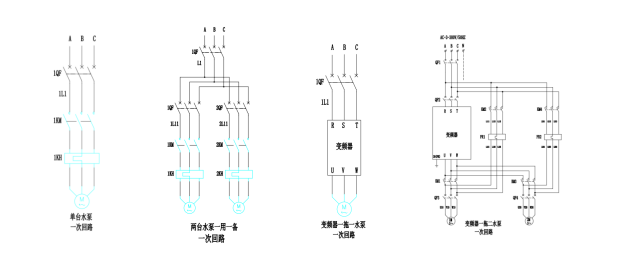

方案原理
設計依據
GB7251.1-1997《低壓成套開關設備和控制設備》
GBT 14048.1-2000《低壓成套開關設備和控制設備 總則》
GB 55024-2022《建筑電氣與智能化通用規范》
GB 50054-2011《低壓配電設計規范》
技術參數
|
額定工作電壓 |
AC380V |
|
成套設備的額定電流 |
630A～10A； |
|
額定頻率 |
50Hz |
|
額定絕緣電壓 |
AC660V |
|
輔助電路絕緣電壓 |
AC500V |
|
額定沖擊耐受電壓 |
主回路:8kV，輔助回路:4kV |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥12.5mm |
|
過電壓類別 |
Ⅳ類 |
|
觸電保護類別 |
I類 |
|
污染等級 |
3級 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

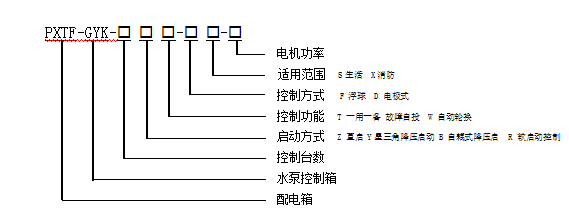

型號含義

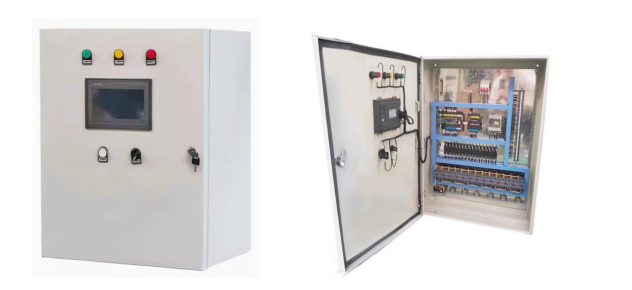

外觀結構
選型參考
|
型號 |
控制方式 |
風機功率 |
箱體尺寸 高*寬*厚 |
安裝方式 |
|
PXTF-GYK-1ZFS |
直啟 |
0.75~11KW |
300*300*200 |
掛墻 |
|
PXTF-GYK-1ZFS |
直啟 |
15KW |
400*300*200 |
|
|
PXTF-GYK-1ZFX |
直啟 |
0.75~11KW |
400*300*200 |
|
|
PXTF-GYK-1ZFX |
直啟 |
15KW |
400*300*200 |
|
|
PXTF-GYK-IIZFS |
直啟 |
0.75~11KW |
400*300*200 |
|
|
PXTF-GYK-IIZFS |
直啟 |
15KW |
600*400*200 |
|
|
PXTF-GYK-IIZFX |
直啟 |
0.75~11KW |
600*400*200 |
|
|
PXTF-GYK-IIZFX |
直啟 |
15KW |
700*500*200 |
|
|
PXTF-GYK-1YFS |
星三角降壓啟動 |
15~22KW |
500*400*200 |
|
|
PXTF-GYK-1YFS |
星三角降壓啟動 |
30~37KW |
700*500*200 |
|
|
PXTF-GYK-1YFS |
星三角降壓啟動 |
45~55KW |
800*600*250 |
|
|
PXTF-GYK-1YFX |
星三角降壓啟動 |
15~22KW |
500*400*200 |
|
|
PXTF-GYK-1YFX |
星三角降壓啟動 |
30~37KW |
700*500*200 |
|
|
PXTF-GYK-1YFX |
星三角降壓啟動 |
45~55KW |
800*600*250 |
|
|
PXTF-GYK-1BFS |
自耦降壓啟動 |
15~37KW |
800*600*250 |
|
|
PXTF-GYK-1BFS |
自耦降壓啟動 |
45~75KW |
1600*600*400 |
落地 |
|
PXTF-GYK-1BFS |
自耦降壓啟動 |
110KW |
1700*700*400 |
|
|
PXTF-GYK-1BFX |
自耦降壓啟動 |
15~37KW |
800*600*250 |
掛墻 |
|
PXTF-GYK-1BFX |
自耦降壓啟動 |
45~75KW |
1600*600*400 |
落地 |
|
PXTF-GYK-1BFX |
自耦降壓啟動 |
110KW |
1700*700*400 |
訂貨須知
電力系統圖；
系統電壓等級；
負載設備容量；
極相（單相/三相）；
線路運行參數（效果最佳）
負載性質；
特殊要求注明；
