綜合配電箱
產品概述
PXTF（JP）系列智能綜合配電箱適用于0.4KV系統，城鄉電桿上公用配電變壓器低壓側安裝使用，簡稱“JP柜”，根據配置功能不同，主要由公變采集終端、開關設備、無功補償裝置、剩余電流保護器、防雷裝置、外殼及導體等核心部分組成，集合了配變監測、電能計量、電能分配及無功補償等功能于一體，起到變壓器剩余電流保護、遠程控制、低壓集抄等多種功能作用，產品穩定高效，廣泛應用于農網系統當中。
性能特點
數據監測：通過公變采集終端進行配變運行參數測量、分析、統計，通過與遠程主站系統的數據交換，實現配變在線監測功能；
電能計量：內部安裝計量互感器等裝置，公變采集終端具備電能計量功能，所記錄數據可以用于電量計費和線損考核等；
電能分配：內部安裝進線刀熔開關，出線斷路器，進線刀熔開關容量與出線斷路器容量及路數滿足配變容量和供電要求；
補償無功：內部安裝無功補償元件，根據用戶要求可以實現混合、動態、精細補償，補償容量滿足供電要求，控制器帶通訊可以進行遠程監控；
保護功能：產品穩定可靠，對變壓器具備過載、短路保護，剩余電流保護，對用戶設備具備短相保護及防雷保護等保護功能；
遠方控制：根據應用需求可實現遠方控制功能，公變公變采集終端根據主站系統的命令對每路出線開關實施遠方跳閘與合閘控制；
模塊設計：可以根據不同的使用需求和功能要求，進行模塊化設計和定制。結構設計合理，具有特殊的技術性能；
安裝維護：標準化生產制造，確保產品的質量和可靠性。便于維護和檢修，提高設備的運行效率和使用壽命。

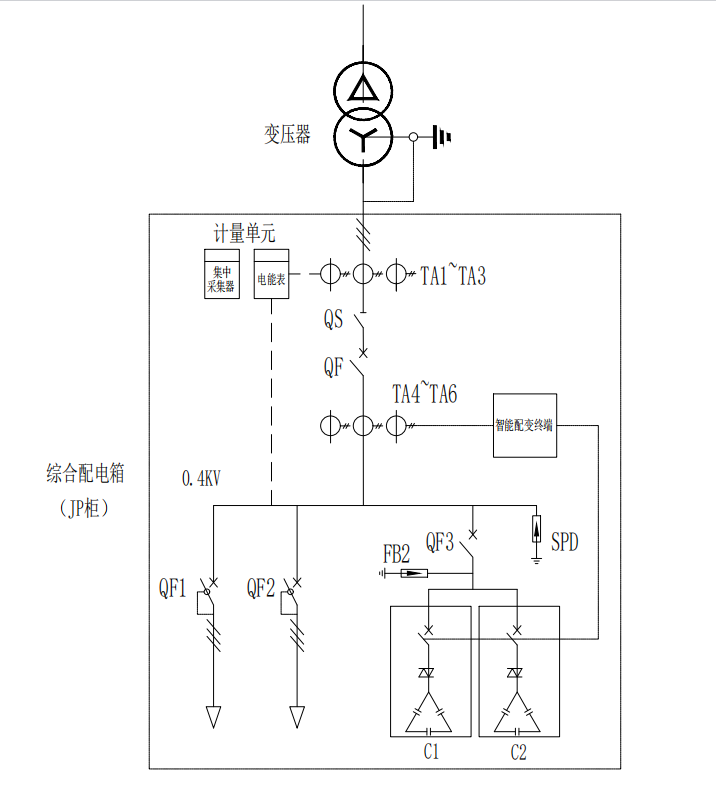

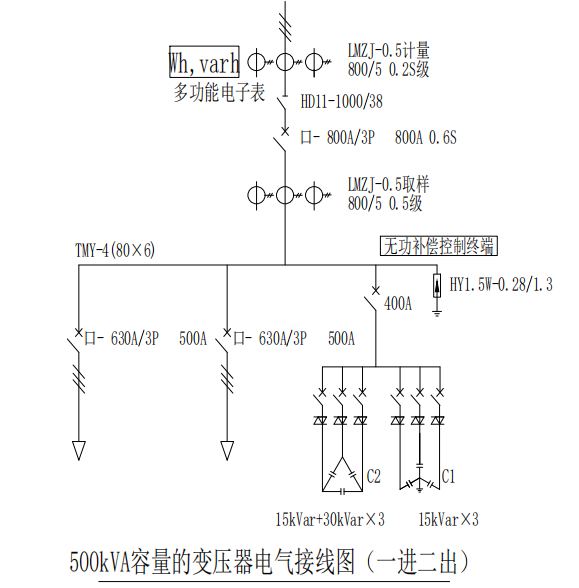

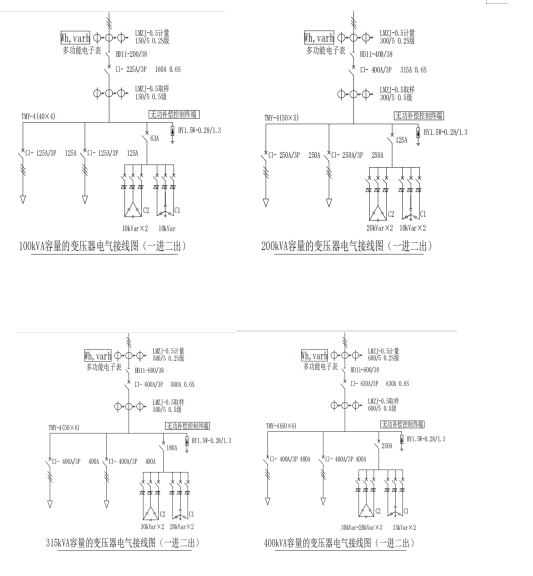

方案原理
設計依據
IEC439-1《低壓成套開關設備和控制設備》
GB7251.1-2005《低壓成套開關設備和控制設備》
GB/T15576-2008《低壓成套無功功率補償裝置》
技術參數
|
額定工作電壓(Ue) |
400V |
|
成套設備的額定電流(Im) |
100A、160A、200A、250A、315A、400A、630A、800A |
|
額定頻率(fn) |
50Hz |
|
額定絕緣電壓(Ui) |
660V |
|
額定沖擊耐受電壓Uimp(kv) |
主回路:8kV，輔助回路:4kV |
|
補償容量 |
5-300kvar. 按變壓器10%~40%進行補償 |
|
補償方式 |
分相補償/三相補償/組合補償 |
|
動態響應時間 |
<20ms |
|
絕緣電阻 |
≥4MΩ |
|
介電強度 |
主回路相對地：2.5kV，1分鐘；輔助回路對地：2.5kV，1分鐘 |
|
斷路器額定極限短路分斷能力 |
≥35KA |
|
電氣間隙 |
≥10mm |
|
爬電距離 |
≥14mm |
|
安裝方式 |
單桿支架安裝、變壓器臺架(槽鋼)上安裝 |
|
防護等級 |
≥IP44； (特殊要求可訂制） |
|
污染等級 |
III級 |
|
接地方式 |
中性點直接接地(TT系統） |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

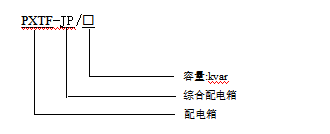

型號含義

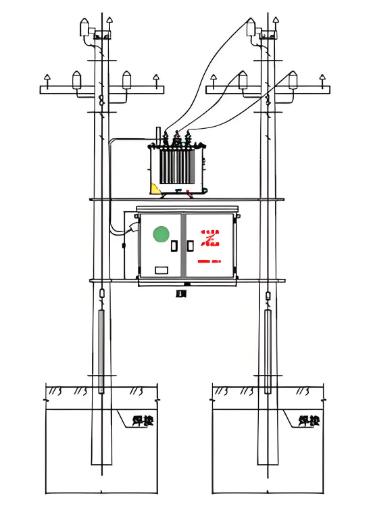

外觀結構
選型參考
|
補償容量 |
W |
H |
D |
|
20kvar |
500 |
950 |
300 |
|
30kvar |
500 |
950 |
300 |
|
50kvar |
500 |
950 |
300 |
|
60kvar |
500 |
950 |
300 |
|
80kvar |
900 |
1050 |
550 |
|
100kvar |
900 |
1050 |
550 |
|
125kvar |
900 |
1050 |
550 |
|
160kvar |
900 |
1050 |
550 |
|
200kvar |
750 |
1350 |
550 |
|
250kvar |
750 |
1350 |
550 |
|
315kvar |
750 |
1350 |
550 |
