產品概述
DFW-12系列高壓電纜分支箱,廣泛用于10KV電纜系統的節點連接,是電纜從開關柜出線后進行匯集與分接的主要電氣設備。分支箱的電纜接頭采用高等級絕緣的進口橡膠緊包覆絕緣,無裸露帶電體;帶開關的分支箱的開關均采用SF6絕緣負荷開關 。 DFW分支箱設計為戶外免維護運行,安全可靠,其防護等級IP33~IP66,地下分接頭可耐洪水淹浸。特別適合城市電網改造工程,可大大節省電氣設備和電纜投資,提高供電可靠性。該產品廣泛用于城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其它場合的配電網;
性能特點
結構緊湊:結構簡單明了,便于組裝加工,產品體積小,組合極為靈活;進出線分支可達八路,滿足多種接線要求;
外觀材質:有多種箱體材質可供選擇;普通冷軋鋼板配軍品綠色,鏡面不銹鋼、不銹鋼板配軍品綠色等;
安全防護:全絕緣、全密封結構,無需絕緣距離,可安裝電纜型故障指示器,便于迅速查找電纜故障,可靠保證人身安全;
防腐性能:具有防塵、抗洪水、耐腐蝕、抗污穢、抗凝露,既可用于戶外,也可浸在水中,適用各種惡劣環境;
施工安裝:現場安裝僅需箱體定位、箱體間電纜聯絡、出線電纜連接、保護定值校驗、傳動試驗及其它需調試的工作,大大縮短了建設工期;
維護方便:結構設計便于維護和檢修,減少維護時間和成本,易于訪問的組件和模塊化設計簡化了更換和修理過程;
方案原理

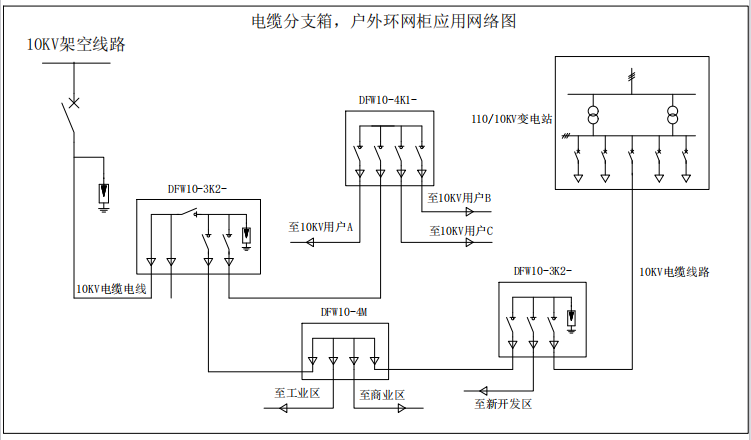

方案原理
GB17467-2010《高壓/低壓預裝式變電站》的標準
DL/T 537-2002 高壓/低壓預裝箱式變電站選用導則
GB 1094.1~5-1996 電力變壓器
GB 11022-1999 高壓開關設備和控制設備標準的共用技術要求
技術參數
|
額定電壓 KV |
12 |
|
額定電流 A |
630 |
|
額定頻率 Hz |
50 |
|
額定短時耐受電流(有效值) kA |
20kA/3s |
|
額定短路持續時間 S |
|
|
柜內設備外絕緣爬電比距 mm/kV |
≥20 |
|
接地短時耐受電流kA |
20kA/3s |
|
主回路電阻 uΩ |
小于140 |
|
外殼防護等級 |
IP44 |
應用環境
本產品工作場所海拔不超過2000米,環境溫度-25℃~+40℃,相對濕度:日平均不大于95%,月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染,無導電性或者爆炸性塵埃,運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置,如受潮或者凝露,為避免短路,切忌第一時間通電試驗,需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件,如果實際使用環境不同于上述正常環境條件,由用戶與制造廠協商解決。

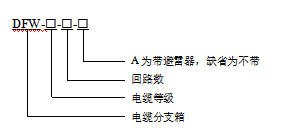

型號含義

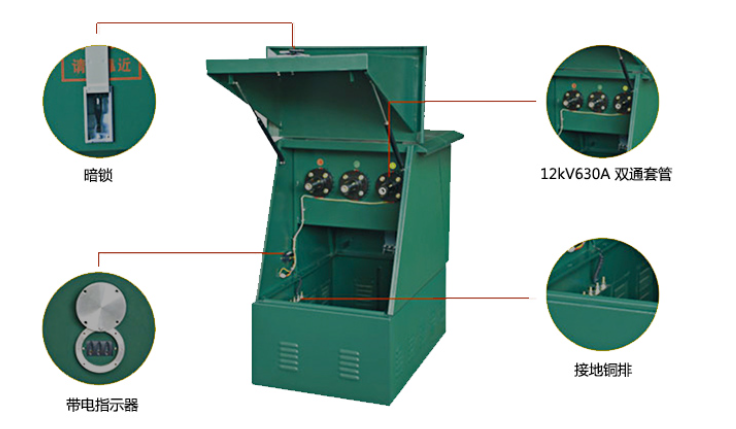

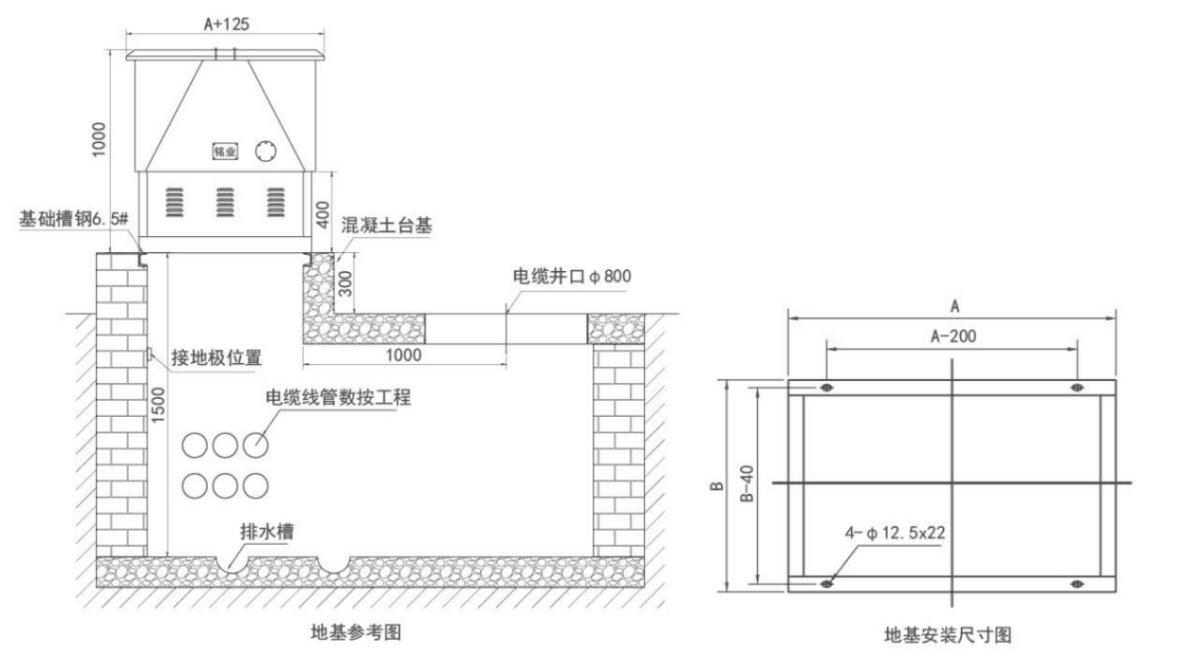

外觀結構
標準選型
|
分支數 |
2 |
3-4 |
5-6 |
9-12 |
|
A |
550 |
850 |
850 |
1090 |
|
B |
550 |
550 |
650 |
650 |
訂貨須知
電力系統圖;
輔助電路電氣原理圖;
組合順序圖;
平面布置圖;
計量單元;
外殼材質;
外觀顏色;
使用環境(戶外)
落地安裝;
負載性質;
特殊要求注明;
